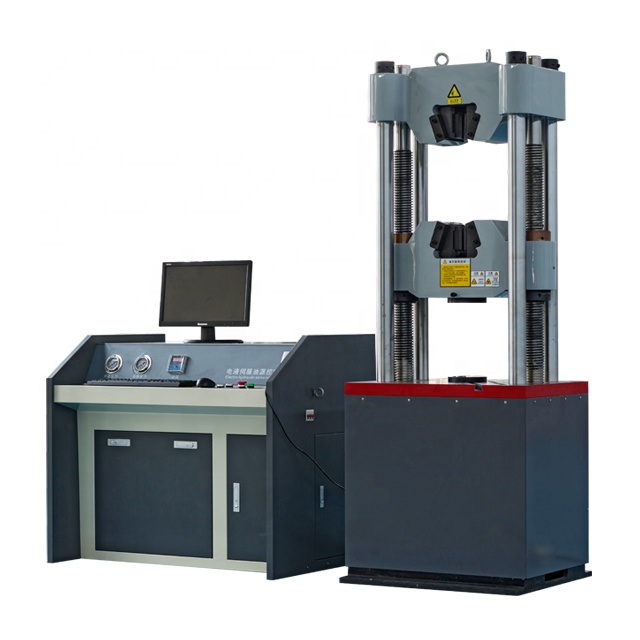

方圆WAW-300B型微机控制电液伺服万能试验机 30吨液压万能试验机

一、产品介绍：

WAW-300B型微机控制电液伺服万能试验机集电液伺服自动控制、自动测量、数据采集、屏幕显示、试验结果处理为一体，以油缸下置式主机为平台，配置精密油泵和电液伺服阀、PC机伺服控制器，实现多通道闭环控制，完成试验过程的全自动控制、自动测量等功能，具有专业性好、可靠性高、升级简易等特点，并可随着试验机测控技术的发展和试验标准的变化而不断充实完善。

二、主要技术指标：

1、 **试验力：300KN；

2、 试验力测量范围：（2—100）%FS；

3、 试验力分辨率：0.01KN

4、 试验力示值精度：示值精度±1%；

5、 **拉伸空间：600mm；

6、 **压缩空间：500mm；

7、 扁试样夹持厚度：0-15；

8、 圆试样夹持直径：Φ10-Φ32；

9、 扁试样**夹持宽度： 75mm；

10、 压盘尺寸：160*160mm；

11、 弯曲支座**间距：450mm；

12、 剪切试样直径：Φ10mm

13、 立柱间距：460mm；

14、 活塞行程：200mm；

15、 活塞**移动速度： 70mm/min；

16、 活塞位移示值精度：±1%FS. ；

17、 变形测量分辨率：0.01 mm；

18、 变形测量精度：±1%；

19、 传感器：油压传感器、光电传感器、引伸计；

20、 控制方式：电液伺服闭环控制，控制模式可平滑切换；

21、 显示方式：计算机屏幕显示试验力、活塞位移、试样变形测量值，屏幕显示试验曲线，屏幕调零、标定；

22、 主机尺寸：约730×570×1900（mm）；

23、 控制柜尺寸：1020×650×870（mm）；

24、 油泵电机功率：2.2KW

25、 横梁移动电机功率：0.37KW
