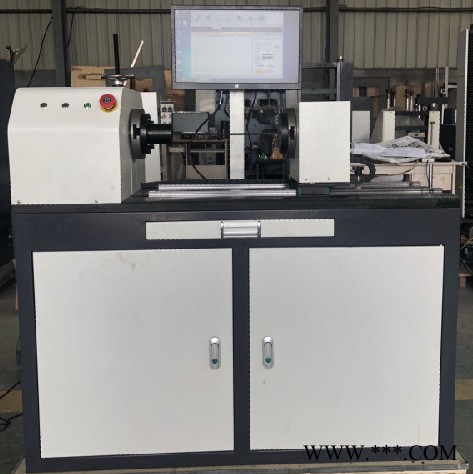

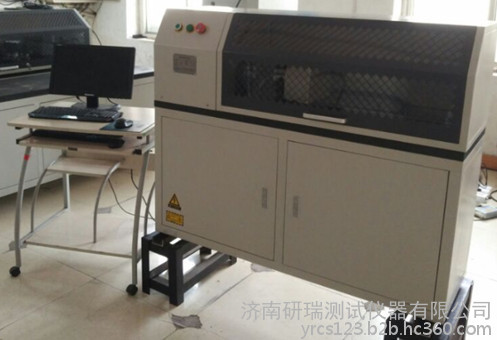

研瑞NDW-20 材料扭转试验机

设备用途、使用范围

该机适用于金属、非金属及复合材料的扭转试验，符合《GB10128-88》金属室温扭转试验方法的要求。可测扭矩和扭角值（增加专用电子扭转计后可对试样进行小角度测量，实现切变模量G的试验）。全部试验操作可在试验机上通过试验软件完成。实现试验数据的自动采集、存储和处理，试验结果可由打印机输出。

 主要技术指标

2.1最 扭矩:20Nm

2.2扭矩 确测量范围：2%－100 F.S

2.3试验扭矩示值相对误差≤±0.1%

2.4扭转角测量范围：0~±100000°

2.5扭转角相对误差≤±0.5%

2.6扭角（小角度测量）显示最小分辨率0.01°

2.7两夹头间距离≥1500mm（可根据要求修改）

2.8夹持试样尺寸φ0～φ30mm

2.9扭转速度范围0.05～999.9°/min，无级调速

2.10速度精 优于示值的±0.2%

2.11试验转动方向为双向

2.12电源电压AC220V

试验机主机采用交流伺服电机和控制器，与直流伺服电机相比具有速度频率响应提高2倍，定位调整时间缩短1/4，同时具有共振抑制和控制功能，可实现高速定位等功能。

试验机装夹夹头采用快换夹头，装夹牢固、可靠，更换方便，夹头与试件间的间隙配合可防止试验夹持过程中对试验结果带来的影响，提高了试验结果的准确度；也可以采用自动定心，自动夹紧式结构。

试验机主要配置如下：

5.1交流伺服电机和控制器1套

5.2高精度对称扭矩传感器1个

5.3高精度光电编码器1个

5.4高精度行星摆线针轮减速机1台

5.5自产三爪卡盘1套

5.7自产试验机主机1台

5.8自产试验控制软件包1套（提供备份光盘1张）

5.9自产PC采集卡1个

5.10电子扭转计1个

5.11品牌计算机1台

5.12 惠普A4彩色喷墨打印机1台
