| 产地 | 广东 |
|---|---|
| 适用范围 | 针对钢制工件的加硬处理 |
| 输入功率 | 50KW |
| 用途 | 回火 |
| 品牌 | 金力泰 |
| 型号 | RCWF-150-9 |
| 质量认证 | ISO9001-2000 |
网带炉、热处理生产线技术资料介绍：
一、RCWF系列马弗式网带炉介绍：
RCW系列网带式热处理炉主要用于中温加热淬火、渗碳和碳氮共渗以及随后的回火。广泛应用于批量生产的中小型零件如紧固件、链条、轴承、小兵器、五金工具、弹性元件、缝纫机、自行车、汽车零件等，在保护气氛下光亮淬火或薄层渗碳和碳氮共渗。根据钢种不同，可采用水、油或熔盐淬火槽等不同的淬火剂。
网带式回火炉一般用于650℃以下的回火。大多数是和前两种炉型组成连续式生产机组。
在网带式机组中加热淬火和回火炉之间一般都有网带式清洗机，根据用户不同工艺要求亦可不用清洗机；另外淬火炉前还可配前清洗机及上料机，回火炉后亦可配冷却槽等。
RCWF系列马弗式网带炉以中小型炉为主，根据不用的用户需要有不同的派生形式。
二、网带式热处理炉特点：
网带运行平稳，热处理后表面光洁，硬度均匀，变形小。
1、 连续式生产，无极调速，工艺参数易于控制。
2、 马弗密封性好，节能可控气氛的消耗量。
3、 可使用各种制备气氛或滴注气氛，实现光亮淬火、薄层渗碳或碳氮共渗。
4、 可配水、油或熔盐淬火槽，适用多种工艺。
5、 全过程程序控制，自动化精度高。
6、 温度PID调节，控温精度高，工作环境清洁。
三、RCWF系列马弗式网带炉主要技术参数：
| 型号 | 额定功率 （KW） | 适用 温度（℃） | 额定电压 （V） | 工作区尺寸（mm | 网带移动速度 （mm/min） | 气体消耗 （M 3/ h） | 生产率 （kg/h） | ||
| 长 | 宽 | 高 | |||||||
| RCWF-45-9 | 45 | 950 | 380 | 2100 | 220 | 50 | 17-180 | 2.5 | 60 |
| RCWF-60-9 | 60 | 950 | 380 | 2500 | 300 | 50 | 17-180 | 3 | 100 |
| RCWF-75-9 | 75 | 950 | 380 | 3200 | 300 | 50 | 17-180 | 3.5 | 150 |
| RCWF-90-9 | 90 | 950 | 380 | 4300 | 300 | 50 | 17-180 | 4 | 200 |
| RCWF-120-9 | 120 | 950 | 380 | 3800 | 400 | 75 | 17-180 | 5 | 250 |
| RCWF-150-9 | 150 | 950 | 380 | 4300 | 400 | 75 | 17-180 | 6 | 300 |
RCWA系列网带式回火炉主要技术参数：
RCWA型网带式回火炉设有300℃和650℃两个系列，规格齐备，可与马弗式或无马弗式网带淬火炉、渗碳炉、清洗机相配套，组成连续式生产机组。也可与其它连续式炉（如传送带炉、推杆炉、链板炉）组成机组，亦可单独使用。
| 型号 | 额定功率 （KW） | 适用 温度（℃） | 额定电压 （V） | 工作区尺寸（mm | 移动速度 （mm/min） | 气体消耗 （M 3/ h） | 生产率 （kg/h） | ||
| 长 | 宽 | 高 | |||||||
| RCWA-20-3/6 | 20 | 650/350 | 380 | 2500 | 350/300 | 70 | 17-180 | 2.5 | 40 |
| RCWA-30-3/6 | 30 | 650/350 | 380 | 4000/3600 | 400/350 | 70 | 17-180 | 3 | 60 |
| RCWA-40/45-3/6 | 40/45 | 650/350 | 380 | 4500/4000 | 600 | 80 | 17-180 | 3.5 | 120/150 |
| RCWA-60-3/6 | 60 | 650/350 | 380 | 5000/4300 | 800/600 | 100 | 17-180 | 4 | 200 |
| RCWA-75-3/6 | 75 | 650/350 | 380 | 6000/5000 | 800 | 100 | 17-180 | 5 | 250 |
| RCWA-90-3/6 | 90 | 650 | 380 | 6000 | 800 | 100 | 17-180 | 6 | 300 |
| RCWA-120-3/6 | 120 | 650 | 380 | 8500 | 1000 | 120 | 17-180 | 8 | 500 |
| RCWA-180-3/6 | 180 | 650 | 380 | 10000 | 1000 | 120 | 17-180 | 10 | 800 |
| RCWA-240-3/6 | 240 | 650 | 380 | 14000 | 1000 | 120 | 17-180 | 12 | 1000 |

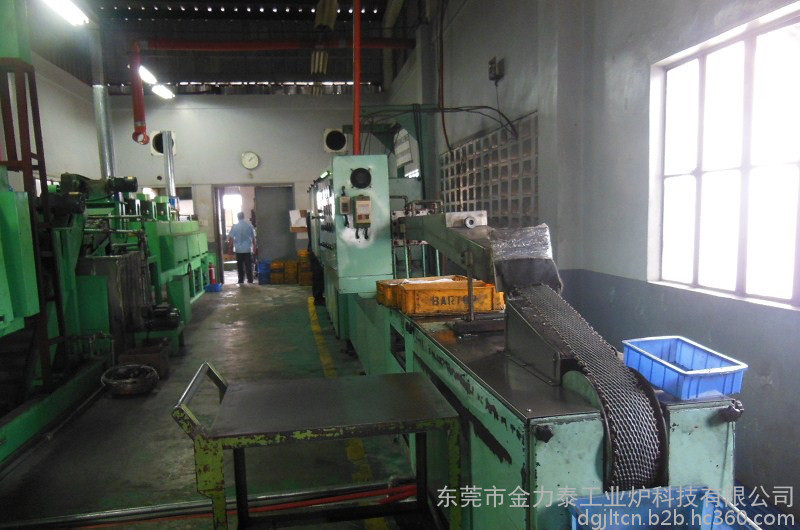

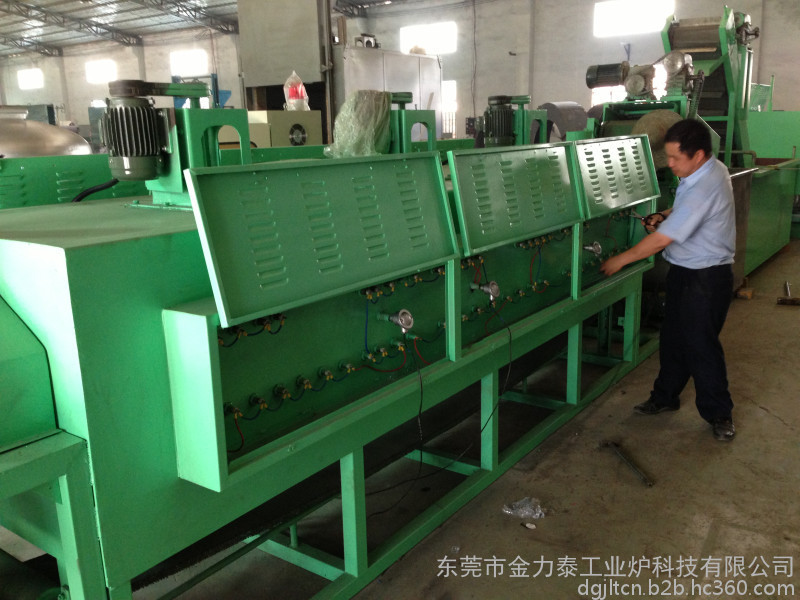

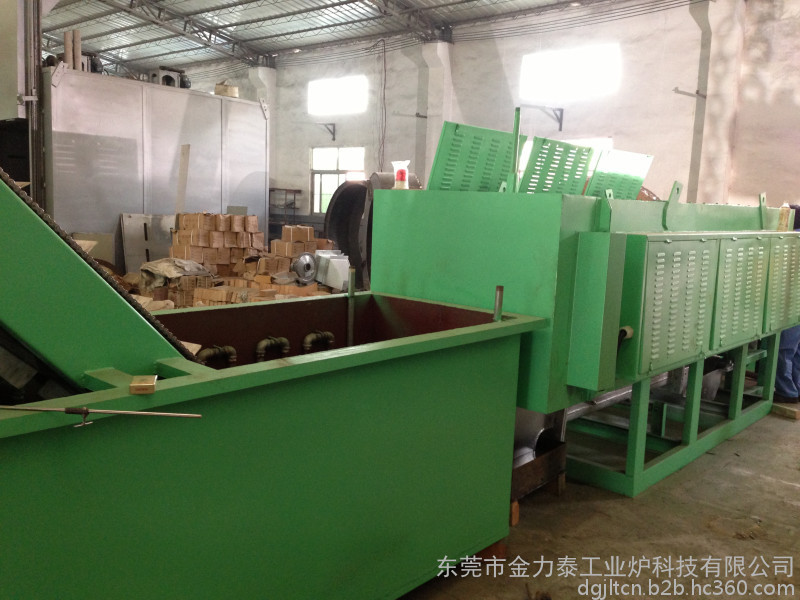

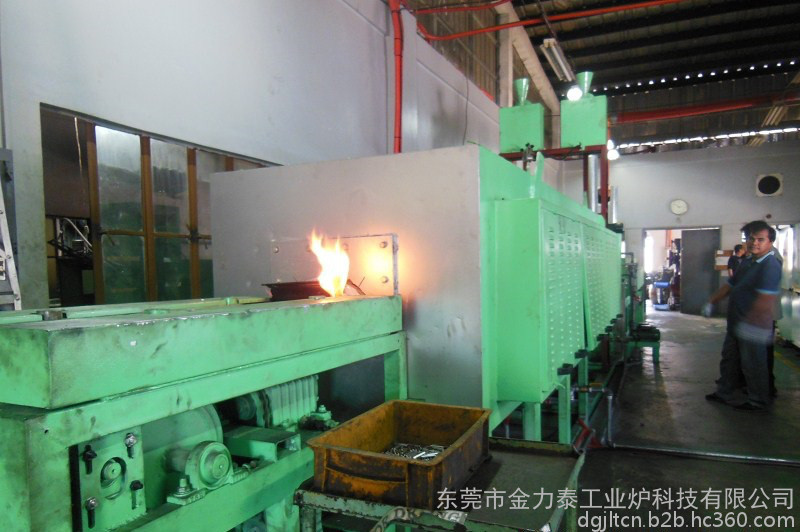

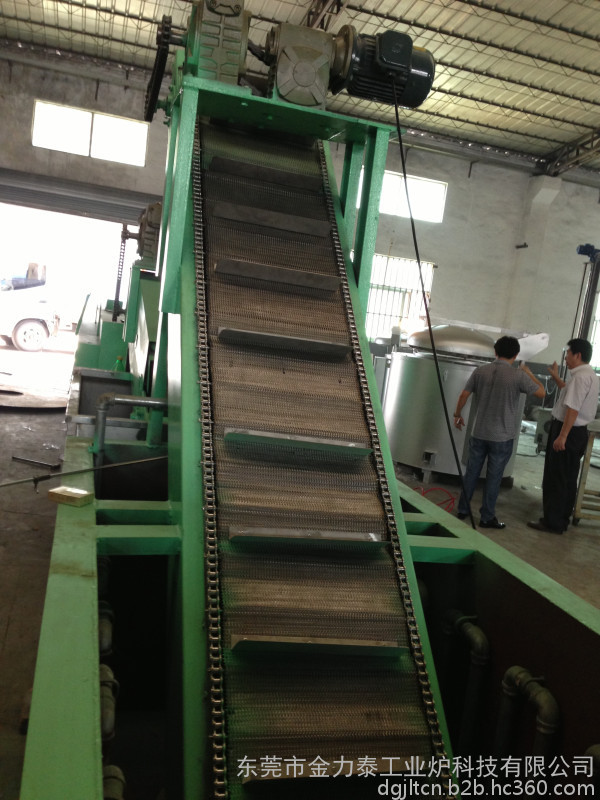

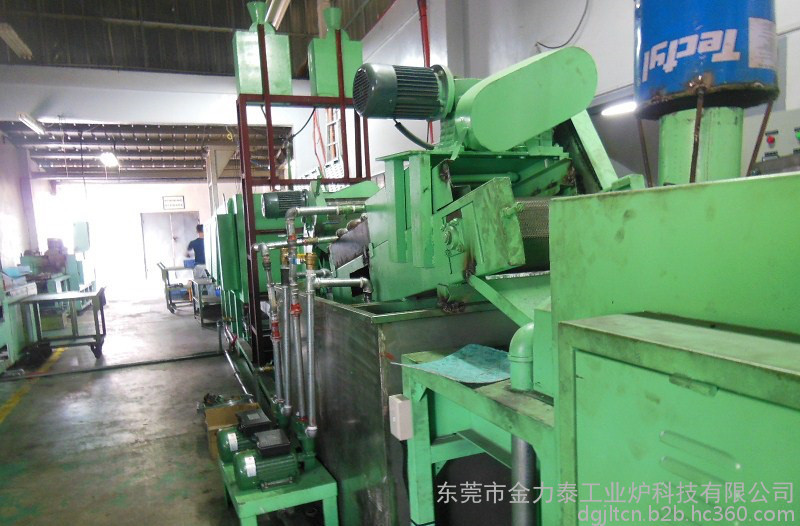

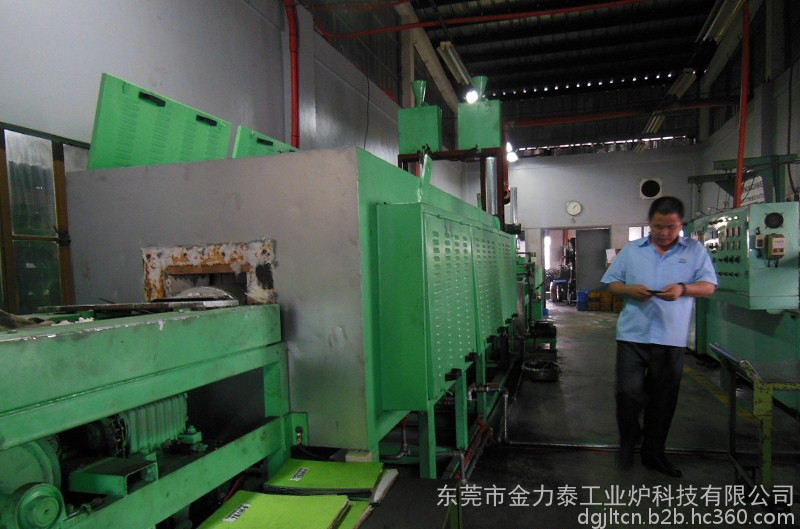

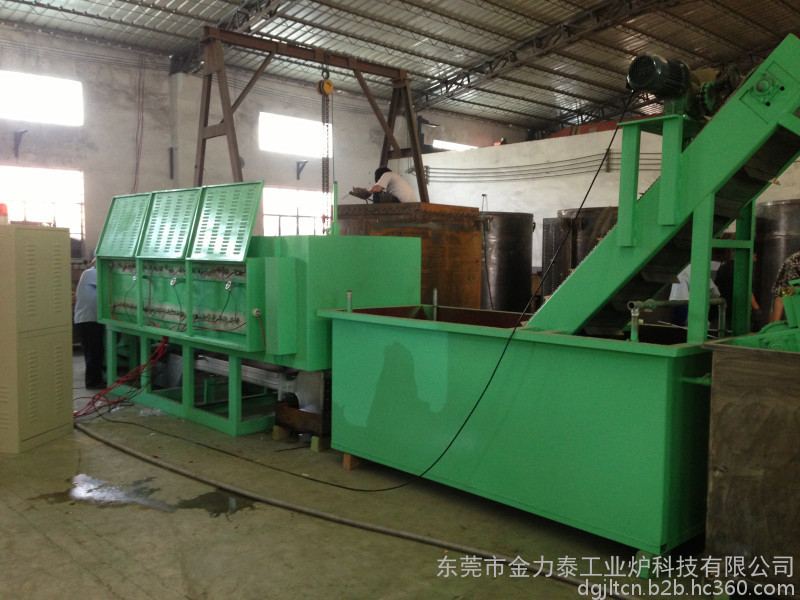

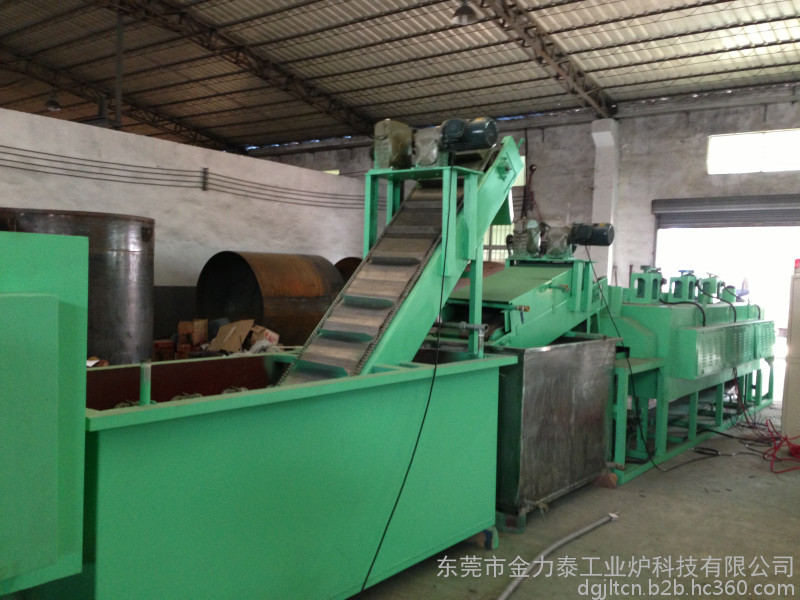

四、网带式渗碳（淬火）+淬油槽+提升机构+回火炉机组生产现场图片：
