赛思特 外测法水压机 工业无缝气瓶检测设备

?设备介绍：

??本装置适用于各种高压气瓶做外测法水压试验，采用工控机对气瓶进行空瓶称重、注水、排气、满瓶称重、水压试验等整套操作试验。通过试验，可测出气瓶的容积残余变形率，以保证气瓶的安全使用。产品依据G B/T9521《气瓶水压试验方法》设计、制造。适用于设计、制造公称工作压力为16－25M P a，公称容积为30－200L，满足压缩天然气钢瓶与不同类型、规格的钢质内衬环向缠绕气瓶定期检验。

??设备原理：

??气瓶外测法水压测试机主要用于对受试气瓶进行耐压试验同时获得受试瓶的容积残余变形率，采用计算机控制。其工作原理为：将受试瓶置于一个特制的水套内，采用高压泵对受试瓶进行增压，达设定压力后自动进入保压状态，对受试瓶进行耐压试验，与此同时，气瓶在试验压力下体积膨胀，把水套内的一部分水挤压到量杯中，这部分水量是受试验瓶的容积变形量，通过水量采集系统传输至工控机中，气瓶卸压后，弹性变形消失，于是量杯中的水又返回至水套内，未返回的水量是受试瓶的容积残余变形量，通过水量采集系统传输至工控机，容积残余变形量与全变形量的百分比是气瓶的容积残余变形率。

??设备参数：

??(1)测试压力：0-40MPa

??(2)测试范围：气瓶外径：φ219 - φ426mm气瓶长度：600 - 2000mm

??(3)工作气源压力：0.6-0.8MPa

??(4)工作气源流量：≥1m3/min

??(5)外接电源电压：220V /50Hz

??(6)控制采用：工控机+数据采集卡(美国NI)+控制软件

??软件程序：基于labview程序开发环境自主开发

??无缝钢瓶外测法水压试验台/机 钢瓶外测法水压试验台/机

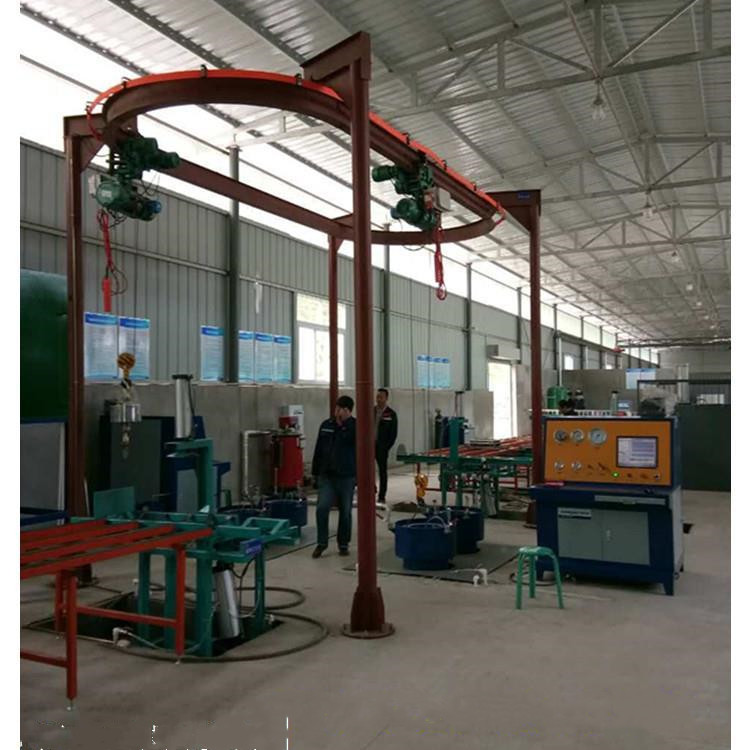

??设备案例：

??一 设备组成：

??整个设备由两部分组成，数显仪表显示采集部分及试验箱体部分。由数显表设定压力上下限及保压时间，压力传感器检测系统压力，数显表可设定保压时间、保压压力、压降范围等。

??二 设备描述：

??系统核心控制部有数显表及手动控制升压速率组成，核心动力部分采用赛思特增压器，产生输出压力。数据采集选用丹瑞高精密压力变送器配合数显表在线监控压力。用户可设定上下限压力、保压时间，被测件爆破或压力突变系统自动停止运行并并采集峰值报警提示。

??设备动力源部分采用高压泵

??高压泵GD06WL：增压泵比6:1，驱动空气压力0.2-0.8MPa，输出压力在1.2-4.8MPa压力可调；

??该设备自带压力过载功能、急停按钮及蜂鸣器报警功能

??三 实现功能：

??1. 水压静压试验；（试验压力1.2-4.8MPa）；采用GD06气液增压泵

??2. 试验环境温度和介质温度：常温；

??3. 试验压力无级调节，靠数显表程序控制，试验参数可设定压力上下限及保压时间

??4. 该设备上装有显示静压实时压力数值的高压压力表，压力传感器，便于设备静压压力显示使用！压力误差不大于3%！

??无缝钢瓶外测法水压试验台/机 钢瓶外测法水压试验台/机

?四 主要技术参数：

??序号项目要求性能指标备注

??1被测试对象管路、阀件等可约定被测件

??2实现功能水压静压、爆破试验

??3试验压力1.2-4.8MPa

??4试验介质水压试验介质为洁净水

??5增压方式高压采用气液增压泵GD06增压泵全部为进口密封件

??6压力控制及压力采集数显表加采集卡采集压力数值数显表设定压力上下限及保压时间

??7注水排气系统高压泵同时作为补水排气配有不锈钢储液箱

??8介质，环境温度室温根据实际工况

??10驱动气源压力0.2—0.8MPa耗气量1.0m3

??五 主要配件清单

??序号.名称型号品牌数量

??1. 高压泵GD06济南赛思特1

??2. 气动三联件UFR/L-04南普气动1

??3. 电磁阀 二位三通济南赛思特2

??4. 驱动压力表1MPa嘉兴科迈2

??5. 高压压力表0-100MPa嘉兴科迈1

??6. 低压压力表0-10 MPa嘉兴科迈1

??7. 高压阀SCV70赛思特2

??8. 高压四通ZG3/8赛思特1

??9. 低压三通ZG3/8赛思特2

??10. 不锈钢管路Φ10赛思特1

??11. 不锈钢接头卡套接头赛思特1

??12. 压力箱体Q235喷涂赛思特1

??13. 被测件箱体铝合金型材赛思特1

??14. 传感器100MPa丹瑞1

??15. 电控部分--赛思特1

??无缝钢瓶外测法水压试验台/机 钢瓶外测法水压试验台/机

??售后承诺

??.1对于需现场调试的系统设备，公司负责免费现场开机、调试和设备试运行，负责免费为需方现场培训操作人员，并负责解决合同设备在安装调试运行中出现的问题。

??.2售后服务部开通“服务热线” ，承诺不定期的回访，了解合同的设备运行情况。并保证接到用户服务通知后以快速度到达现场。

??.3技术服务：无论售前、售中、售后，只要用户方需求设备技术上的帮助及咨询，本公司将24小时内予以无偿提供有关技术资料。

??.4在设备正常操作、维护、保养情况下，整机保修壹年。在质保期内，对机组中的非易损件，在正常使用情况下发生损坏或失效，均无偿赔偿，免费更换，若贵公司未按保养要求进行保养，则售后服务承诺无效。

??.5公司秉承“以质取胜，以诚待人”的服务原则，信诺“质量，用户至上”的根本理念，以快捷的方式、良的产品，完善的服务体系服务于赛思特公司的新老客户！

济南赛思特流体系统设备有限公司座落于美丽的泉城―― 济南。其前身为济南赛思特科技有限公司，为适应国际业务的要求，使公司能进一步与国际接轨，至2008年9月起改为济南赛思特流体系统设备有限公司，品牌标志也由“sast”改为“shineeast” ,寓意“闪耀东方，光照全球”之意，“国际水准，”是我公司的企业理念。

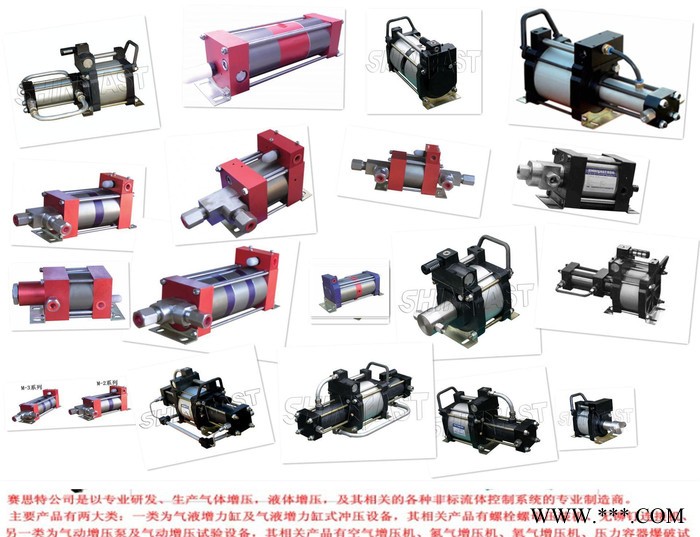

  赛思特公司是以研发、生产气体增压，液体增压，及其相关的各种非标流体控制系统的制造商。主要产品有两大类：一类为气液增力缸及气液增力缸式冲压设备，其相关产品有螺栓螺母压装机、无铆钉连接机、压力装配机、压印字号机等冲压设备；另一类为气动增压泵及气动增压试验设备，其相关产品有空气增压机、氮气增压机、氧气增压机、压力容器试验台、压力脉冲试验台、CNG气密性试验装置及天然气瓶检测设备等。
