气驱气动气液增压泵气液增压机/液体试压机/高压水试压M44

类型	电液伺服压力试验机
测量范围	1
测量精度	1
品牌	其他
型号	1

气液增压泵是由我公司引进国外技术自主研发的产品，采用3-8bar压缩空气驱动，输出压力可调，自动保压补压，广泛用于试压、爆破、高压注射等领域，其原理是利用大面积活塞的低气压产生小面积活塞的高液压。 气动增压泵利用大面积活塞的低压气体驱动而在小面积活塞上产生高压气体/液体。可用于压缩空气及其他气体/液体介质，输出压力可通过驱动气压无级调节。气动增压泵有单作用泵和双作用泵。双作用泵气活塞在往复两个冲程中都压缩气体。当驱动气体作用于气活塞时，工作活塞随气驱动就可获得较大的输出流量。

输出压力高，最大液体输出压力可高达400Mpa；适用范围广，工作介质可为液压油、水及大部分化学腐蚀性液体，而且可靠性高，免维护和寿命长；输出范围广；应用灵活；易于调节；自动保压；操作安全； 维护简单；性价比高

气液增压泵分为四大类：

M、MD、M**-2、M**-3系列气液增压泵驱动活塞直径为80mm

L系列气液增压泵驱动活塞直径为100mm

S、SD系列气液增压泵驱动活塞直径为125mm

G、GD、G-2系列气液增压泵驱动活塞直径为160mm

M系列气液增压泵

M系列实物图片	M系列结构图

系列气液增压泵采用内置式单气控两位四通阀实现泵的自动往复运动，该系列产品为我公司消化吸收国外同类型产品后按照我国标准设计制造的产品。气驱部分全部采用铝合金并氧化处理，泵头根据介质不同可选用碳钢或不锈钢。 该系列气液增压泵产品的驱动活塞直径为80mm，使用气压≤8bar。该系列泵具有以下特点： ◆重量轻，携带方便 ◆流量大、压力范围广 ◆易于控制，手动控制到自动控制均可实现 ◆适用于绝大部分液体 ◆无需用电，可用于危险场合 ◆易于维护

型号	增压比	出口压力		流量L/min	接口尺寸			净重Kg
		bar	psi		驱动口	入口	出口
M4	4:1	32	464	15.36	G3/8	NPT 1	NPT 1/2	4.8
M10	10:1	80	1160	7.15	G3/8	NPT 3/4	NPT 1/2	4.3
M16	16:1	128	1856	4.59	G3/8	NPT 1/2	NPT 1/2	4.2
M30	30:1	240	3480	2.53	G3/8	NPT 1/2	NPT 3/8	4.2
M44	44:1	352	5104	1.41	G3/8	NPT 3/8	NPT 3/8	4.1
M64	64:1	512	7424	0.95	G3/8	NPT 3/8	NPT 3/8	4.1
M100	100:1	800	11600	0.64	G3/8	NPT 3/8	NPT 3/8	4.1
M170	170:1	1360	19720	0.37	G3/8	NPT 3/8	M14*1.5	4.1

MD系列气液增压泵

MD系列实物图片	MD系列结构图

MD系列气液增压泵为单驱动头双作用泵，其特性同M系列泵相同，但与同规格M系列气液增压泵相比，脉冲小且其流量比M系列单作用泵提高50%。

型号	增压比	出口压力		流量L/min	接口尺寸			净重Kg
		bar	psi		驱动口	入口	出口
MD30	30:1	240	3480	4.09	G3/8	NPT 1/2	NPT 3/8	5.1
MD44	44:1	352	5104	2.42	G3/8	NPT 3/8	NPT 3/8	5.1
MD64	64:1	512	7424	1.68	G3/8	NPT 3/8	NPT 3/8	5.1
MD100	100:1	800	11600	1.01	G3/8	NPT 3/8	NPT 3/8	5.1
MD170	170:1	1360	19720	0.59	G3/8	NPT 3/8	M14*1.5	5.1

M**-2系列气液增压泵

M**-2系列实物图片	M**-2系列结构图

M**-2系列气液增压泵为单作用双驱动头增压泵，与M系列泵相比，它能够在相同空气驱动压力下产生双倍的输出

压力。 M**-3系列气液增压泵

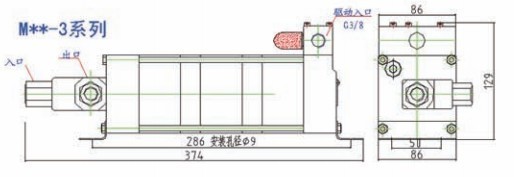

M**-3系列实物图片	M**-3系列 结构图

M**-3系列气液增压泵为单作用三驱动头增压泵，与M系列泵相比，它能够在相同空气驱动压力下产生3倍的输出压

力。

型号	增压比	出口压力		流量L/min	接口尺寸			净重Kg
		bar	psi		驱动口	入口	出口
M100-2	200:1	1600	23200	0.41	G3/8	NPT 1/4	M14*1.5	6.1
M170-2	340:1	2720	39440	0.23	G3/8	NPT 1/4	M14*1.5	6.1
M100-3	300:1	2400	34800	0.26	G3/8	NPT 1/4	M14*1.5	7.1
M170-3	510:1	4080	59160	0.13	G3/8	NPT 1/4	M14*1.5	7.1
