| 外形尺寸 | 280*280mm |
|---|---|
| 开孔尺寸 | 260*260mm |
| 测量范围 | 0-1800℃ |
| 产地 | 上海 |
| 电源电压 | 220V |
| 类型 | XWGJ-101,热处理记录仪 |
| 执行质量标准 | 企业标准 |
| 分类 | 有纸记录仪 |
| 品牌 | 大华 |
| 型号 | XWGJ-101 |
| 加工定制 | 是 |

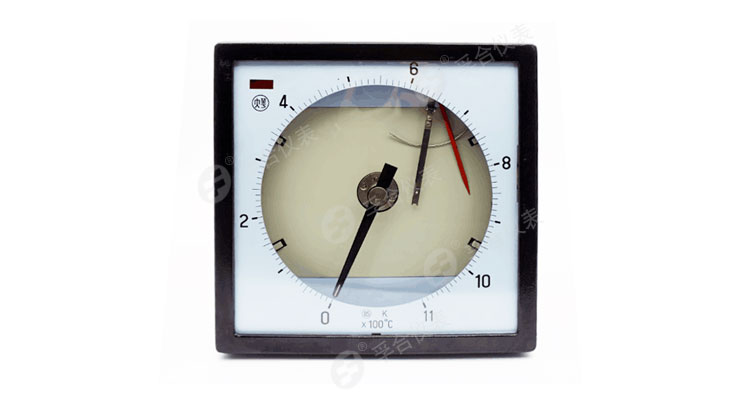

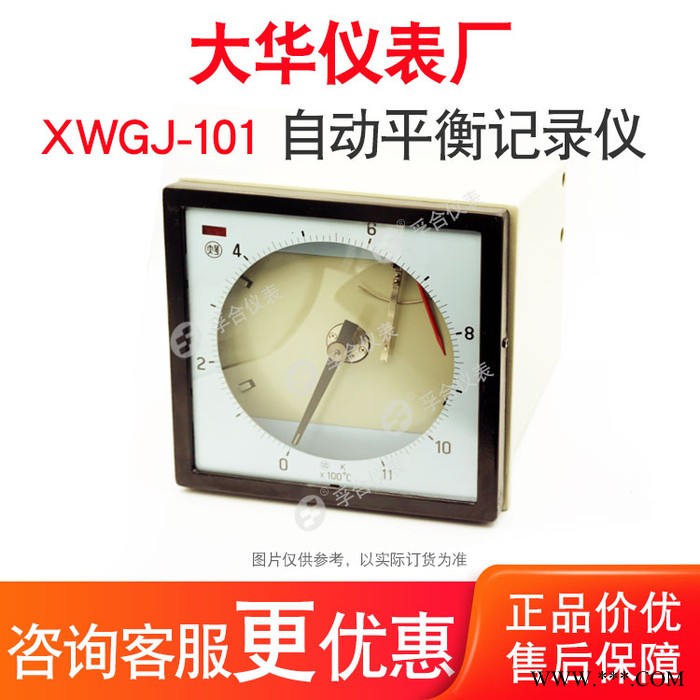

产品简介:
XGJ中型圆图自动平衡记录（调节）仪配用一定的变送器，可广泛地在轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位，用于对被测参数进行自动测量，指示和记录。
产品特点:
本系列仪表式中型圆图记录仪，结构接凑，体积小，重量经。
仪表式单笔连续式记录，记录纸没24h更换一次，维护和检修方便。
仪表标尺刻度长为550mm,指示分辨率高。远距离观察十分清晰。
抗电干扰性能强。
规格参数:
指示基本误差：±0.5﹪记录基本误差：±1﹪
回差：0.25﹪
消耗功率：＜40W
标尺刻度长：550㎜
记录纸有效宽度：87.5㎜
电源：AC 220V 50Hz
工作环境条件：温度：0～50℃
相对湿度：10﹪～90﹪
重量：＜14㎏
开孔尺寸：260 X 260 （mm）
型号规定如下：
| 型号 | 记录点数及 其附加装置 | 规格 |
| XWGJ-100、 XQGJ-100 | 单笔 | 全行程时间5s 记录纸速度1周/24h |
| XWGJ-101、 XQGJ-101 | 单笔 带表面定值 | 全行程时间5s 记录纸速度1周/24h 电接点的容量为DC 30V 0.5A （电阻性）AC 220V 1A （电阻性）仪表控制精为±1% 有上、下限二个电接点 |
| XWGJ-101、 XQGJ-102 | 单笔 带表面定值 | |
| XWGJ-113 | 单笔 带电压发信装置 | 全行程时间5s 记录纸速度1周/24h 发信装置大可输出0～50Mv 直流电压信号，小可输出0～10mV， 直流电压信号，连续可调。 非线性误差小于满量程的1.5% 有上、下限两个电接点 |
| XWGJ-113-01 | 单笔 带电压发信装置 与表面定值 | |
| XWGJ-101/S | 数显带二位 式定值设定 | 包含XWGJ-101型所有功能同时具备 数显功能，两者互为独立系统，显示： 4位（热电偶） 全量程数字显示 显示精度：±0.5%±1个字 控制精度：±0.5% 电接点容量：AC 220V 0.5A DC 27V 2A |
外形尺寸：
