8681高压线材综合测试机

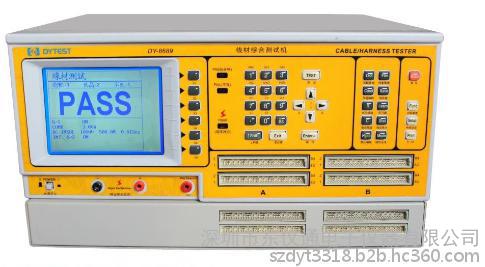

DY-8681 精密線材測試機
　　產品型號：DY-8681/8689
　　．最高 1000Vdc/500Vac 測試
　　．自動掃描找點
　　．單邊線材測試
　　．瞬間短段路測試
　　．大型 320x240 LCD 顯示
　　．可程式化測試設定
　　．統計及列印功能
　　
　　
　　 DY-8681 功能
　　 測試項目 符號 測試範圍
　　 電阻 R 0.1Ω~1MΩ
　　 電容 C 10pF~500μF
　　 二極體測試 D 0.0V~7.0V
　　 導通 COND 0.1Ω~50Ω
　　 絕緣 IR 1MΩ~500MΩ
　　 高壓 (漏電流) HIPOT 0.1mA~5mA
　　 斷/短 路 O/S 2kΩ~50kΩ
　　 單邊測試
　　 斷短路端點判斷
　　
　　
　　DY-8681．規格
　　進階功能 可程式連續測試
　　自動學習自動找點
　　自我診斷
　　自我校正歸零
　　基本精準度 ±1%
　　測試掃描模式 自動/手動 可切換
　　量測頻率與訊號/電壓
　　 低電壓量測訊號
　　 高壓(絕緣)測試
　　 100~100kHz, 1Vac
　　5Vdc / 50mA max. ±5%
　　200~1000Vac. ±5%
　　100~500Vac. ±5% (FA機種)
　　量測接點 128量測接點 (可選購256/512點)
　　Hipot Calibration /- Output
　　Auto Pin Search Jack
　　面板按鍵 Syskey / Fastkey / Editkey
　　I/O 介面 RS-232 Port
　　Printer Port
　　Remote Control Port
　　記憶體 最多可儲存56組設定
　　電源輸入 115/230Vac 60/50Hz ± 10% Switchable
　　配件 自動找點探針
　　治具排線
　　使用手冊
　　電源線
　　Remote Control Cable (選購)
　　RS-232 Cable (選購)
　　操作環境 溫溼度 15°C~35°C. RH≦75%
　　尺寸 (WxHxD) 425 x 190 x 350mm
　　重量 18kgs
　　線材規格要求 1μF Max.
　　訂購代號
　　DY-8681N
　　CT-8681F
　　DY-8681FA
　　/C2
　　/C3 內容
　　Cable Tester (700Vdc)
　　Cable Tester (1000Vdc)
　　Cable Tester (700Vdc/500Vac)
　　256測試點

　　512測試點
