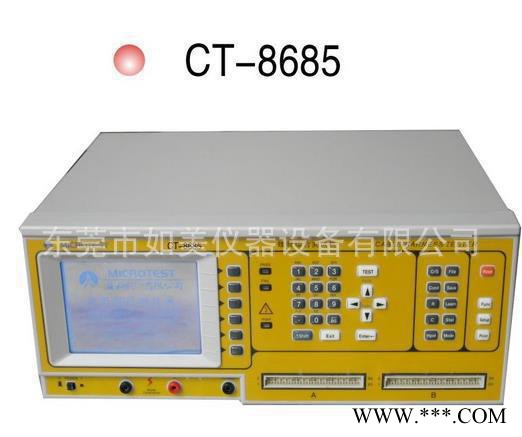

高压线材测试机CT-8685F

CT-8685功能

 測試項目

 符號

 測試範圍

 電阻

 R

 0.1Ω~10MΩ

 導通

 COND

 0.1Ω~50Ω

 絕緣

 IS

 1MΩ~1000MΩ

 高壓(漏電流)

 HIPOT

 0.1mA~5mA

 斷/短路

 O/S

 2kΩ~50kΩ

 單邊測試

 斷短路端點判斷

CT-8685．規格

進階功能

可程式連續測試
自動學習自動找點
自我??斷
自我校正歸零

基本精準度

±5%

測試掃描模式

自動/手動可切換

量測頻率與訊號/電壓
      低電壓良測訊號
      高壓(漏電流)測試

      高壓(絕緣)測試

100~100kHz, 1Vac
5Vdc / 50mA max. ±5%
100~500Vac. ±5% (NA機種)

100~1000Vac ±5% (FA機種)

/ 0.01~60sec時間可設定

200~1000Vdc. ±5% (NA機種)

200~1500Vdc. ±5% (FA機種)

量測接點

128量測接點(可選購256點)
Hipot Calibration +/- Output
Auto Pin Search Jack

面板按鍵

Syskey / Fastkey / Editkey

I/O 介面

RS-232 Port
Printer Port
Remote Control Port

記憶體

**可儲存56組設定

電源輸入

115/230Vac 60/50Hz ± 10% Switchable

配件

自動找點探針
治具排線
使用手冊
電源線
Remote Control Cable (選購)
RS-232 Cable (選購)

操作環境 溫溼度

15°C~35°C. RH≦75%

尺寸 (WxHxD)

425 x 190 x 350mm

重量

14kgs

線材規格要求

1μF Max.

訂購代號
CT-8685NA
CT-8685FA
/C2

內容
Cable Tester (AC500V/DC1000V)
Cable Tester (AC1000V/DC1500V)
256測試點
