| 种类 | 冷弯机 |
|---|---|
| 别名 | 弯管机、盘管机、法兰成型机 |
| 用途 | 金属型材加工卷制 |
| 电动机功率 | 7.5（kw） |
| 外形尺寸 | 2000—1200—1200（mm） |
| 重量 | 4.2（t） |
| 品牌 | 德力信 |
| 型号 | FLW—1—2—3 |
| 加工定制 | 是 |
我公司专业设计生产FBM系列卷板机、多功能弯卷机，规格型号齐全，产品设计独特，加工能力强、精度高、安装操作方便，特别适用移动现场施工，经营方式灵活，特殊规格可以为您定做，代办运输。FLW系列多功能弯卷机可卷制加工钢管、角钢、扁钢、槽钢、方钢，一机多用，售后服务专业周到，让您放心使用；同时对外加工卷制钢板、槽钢、扁钢、角钢、方管、保证质量，交货及时，欢迎洽谈合作。
一、特别感谢你使用我公司产品，我们将会为您提供最满意周到的服务。
二、我单位研制生产的天目德力信牌FLW多功能系列弯卷机具有设计合理，制造精密，加工范围广，操作简便，使用可靠的特点，广泛应用于设备制造钢结构制作及管道安装等领域的钢管、角铁、槽钢等材料的弯卷和卷园。自产品生产以来，受到广大客户的一致好评。
三、设备的操作方法及注意事项：
1、设备首先调整好横向和纵向的水平，并将设备用底脚螺丝固定，以保证设备在运行的平稳与工件加工的精度。
2、安装所需要加工材料所对应的模具。
3、检查设备的电器电路并接通电源开空车测试设备运转是否良好，如有异常声音应立即停车，并请专业人员排除故障后方可使用。
4、为保证安全，设备与外界电源的连接及控制柜的连接必须有专业电工来完成。
5、将加工工件放入模具调整好导向机构及送料机构。然后开启成形机构，并调整工件的R，使其符合加工要求。

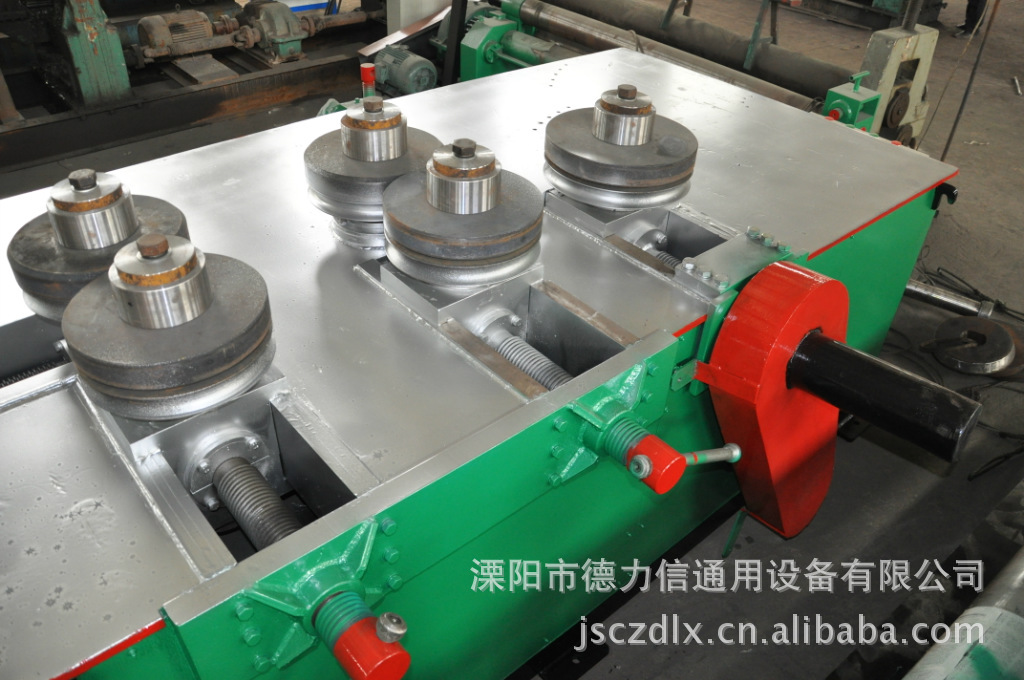

6、本设备有行走机构送料机构，导向机构及成形机构组成。送料及导向机构为手轮手动控制，行走及成形机构按钮电控。A1、A2为轮向轮，B1、B2为压紧轮，C为成形轮，D为加工工件。

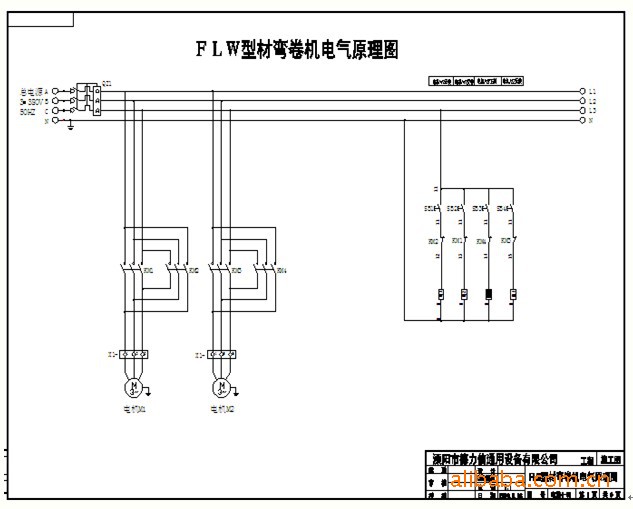

7、电控柜为通用型4只，接触器分别控制前进，后退及成形轮位移。
FLW多功能弯卷机部分加工参数
序号 | 材料名称及规格型号 | 弯卷最小直径 单位：mm | ||
FLW—Ⅰ型 | FLW—Ⅱ型 | FLW—Ⅲ型 | ||
1 | ﹤30以下 | ≧450 |
|
|
2 | ﹤50 | ≧1000 |
|
|
3 | ﹤60~70 | ≧1200 |
|
|
4 | ﹤12 |
| ≧2000 |
|
5 | 扁钢-70×20以下 | ≧1200 |
|
|
6 | 扁钢-120×50以下 |
| ≧2000 |
|
7 | 钢管≦Φ45×6 | Φ400～Φ800 |
|
|
8 | 钢管≦Φ89×8 | Φ800～Φ2000 | ≧1500 |
|
9 | 钢管≦Φ108×10 |
| ≧1500 |
|
10 | 钢管≦Φ159×10 |
| ≧3500 |
|
11 | 槽钢≦[10×8 | ≧2000 | ≧1500 |
|
12 | 槽钢≦[16×10 |
| ≧2000 |
|
13 | 方管50×50×5 | ≧800 |
|
|
14 | 方管25×25×3 | ≧600 |
|
|
备
注 |
FLW—Ⅲ型按客户具体使用要求设计生产定做 | |||
控制柜：

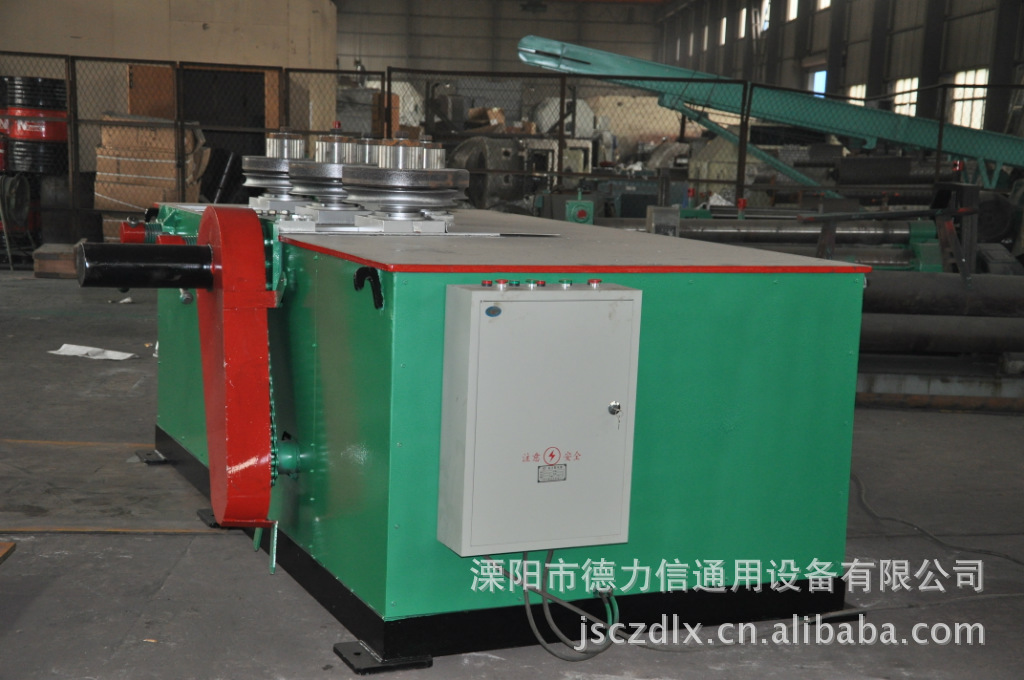

如图所示，控制按钮共有4只共分两组，A和B分别控制工件的前进与后退，C、D分别控制成型机构与之对应的信号灯所指示按钮的状态，中间的信号灯为控制柜的总电源。
为保证安全设备与电控柜外按电源的连接必须有专业电工来操作。
多功能弯卷机示意图
警告客户：
对我公司为进一步提高产品性能，如有更改之处恕不另行通知，特殊规格与要求可为用户单独设计制造。
公司产品介绍
本公司主要生产各种规格卷板机：半自动、全自动、液压形式及按照用户需要的特质卷板机。能卷制2～60mm厚度、最小直径200mm、宽3000mm的钢板。同时承接卷管业务。
同时生产按照用户需求的各种规格的H型钢矫正机；H型钢焊接用组立机；拉出机。
我公司生产的一体化型材卷曲机也一致受到用户好评。
公司也生产各种除尘、收尘通风设备；各种输送设备；且产品出口海外，受到外商的好评。
公司承接各种非标钢制常压容器。
本公司同时承接机加工业务。
