弹簧拉力测量传感器0-500N拉力计测量弹簧拉力大小

弹簧拉力测量传感器0-500N拉力计测量弹簧拉力大小

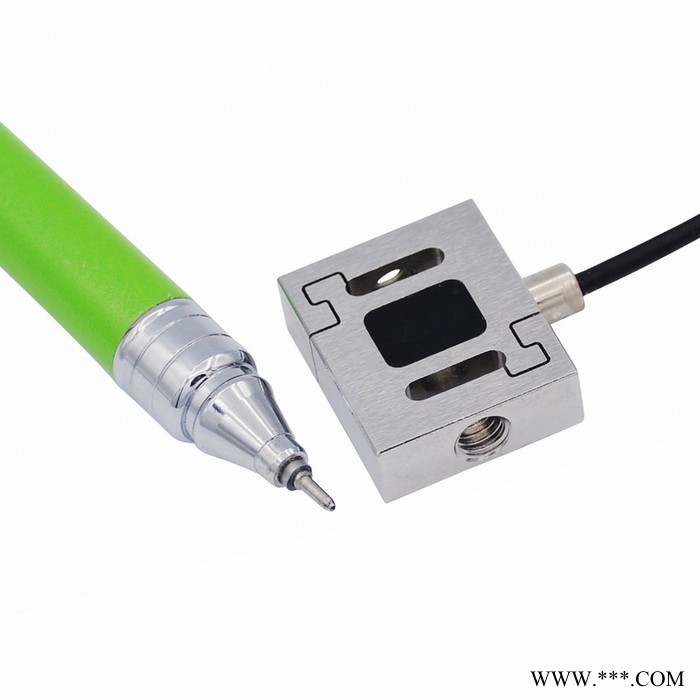

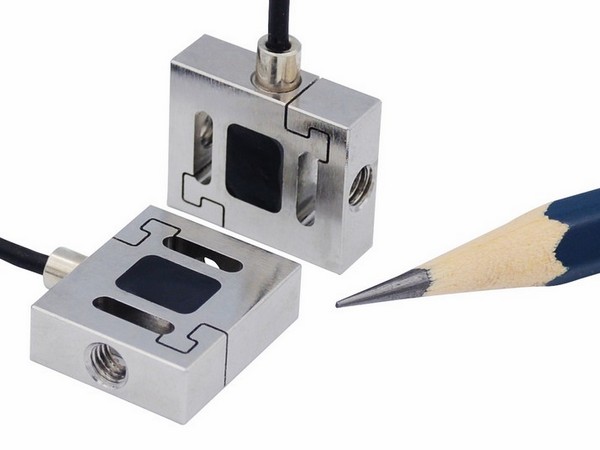

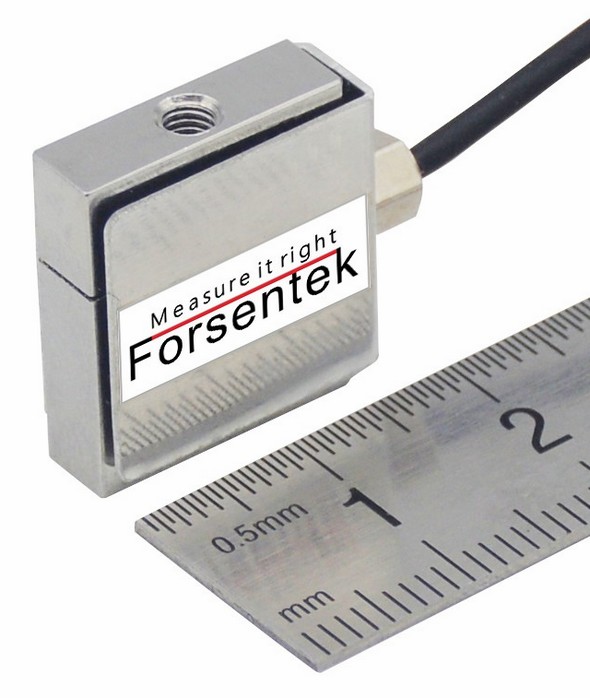

弹簧拉力测量传感器FSSM采用不锈钢材质基于电阻应变式原理，拉力计FSSM尺寸小，精度高，可以用于拉力测量及压力测量，力测量范围有0-10N / 0-20N / 0-50N / 0-100N / 0-200N / 0-500N / 0-1000N 可选，全桥式应变计技术提供与施加的力成比例的mV/V输出，可外接载荷传感器信号放大器输出-5-5V、-10-10V、4-20mA标准模拟量信号以便于PLC和数据采集软件处理。微型拉力负荷传感器FSSM可配套力值仪表FPT来实时显示力值大小，高达960Hz的采样频率使得传感器显示器FPT适用于动态力测量；数显仪表FPT还支持RS485或RS232通讯接口以及0-5V、0-10V、0-20mV或4-20mA的模拟量输出功能。可替换Futek传感器LSB200，常用于推拉力计，牵引力实验，装配压入力监测，纺线张力测量，压力分布测试，弹簧拉力测量，气缸推力测量，键盘按键测试，手机触摸屏测试，开关插拔力测量等。

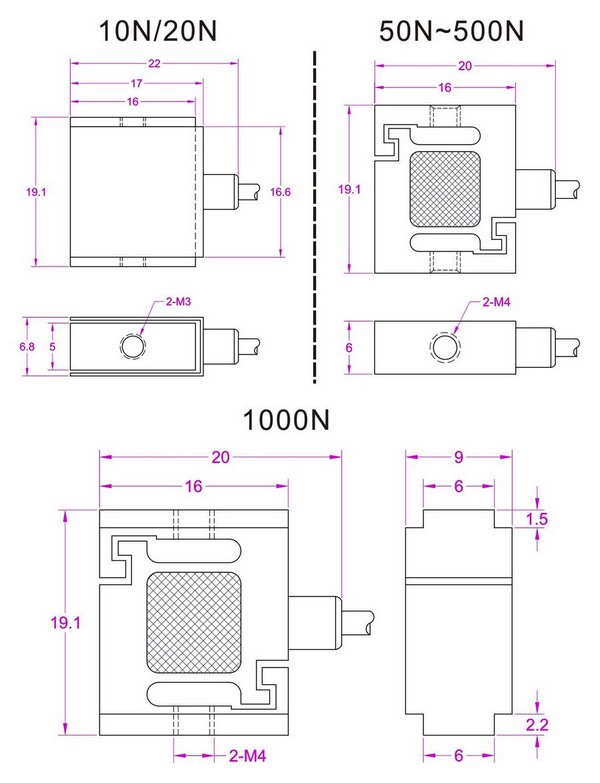

微型拉力传感器FSSM尺寸图

参数表

微型张力传感器10N/20N/50N/100N/200N/500N纺织线张力测量传感器

传感器外接信号变送器输出±5V/0-5V/0-10V/4-20mA :

放大器供电压压---24V DC 或 12V DC
放大器输出信号----0-5V,0-10V,4-20mA,-5~5V，信号大小与力值大小成正比。
例：拉力传感器FSSM-10N配套信号放大器FSC(0-10V)-24V，出厂前会调试好，力值与输出信号的对应关系为0-10N拉力对应0-10V，电压信号与拉力值大小在误差范围内呈线性关系，即0V对应0N，5V对应5N拉力，10V对应10N拉力，以此类推。

拉力传感器量程选择：
额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的力值上限。
测量范围：如额定量程为100N的拉力负荷传感器的拉力测量范围是0~100牛，额定量程为20N的荷重元的测力范围是0~20牛。
安全过载：在不会对传感器参数产生偏移下所允许施加的负载上限，一般表示成满量程的百分比，如150% R.O.，或150% F.S.，都是代表1.5倍满量程的意思。
传感器过载**和弹簧被过度拉伸是一个道理，会给传感器的弹性体造成不可逆的过度变形，从而损坏传感器；过载损坏是称重测力传感器在应用中比较常见的故障之一，且不可维修。所以在选择传感器量程的时候尽量留有一定的冗余量，一方面可以延长使用寿命，另一方面可以防止应用中的冲击力对传感器造成过载损伤。比如张力测量范围是2-5N的应用可以选择10N量程的张力负荷传感器，拉力范围80N-150N的应用可以选择量程为200N的拉力测量传感器。
