| 产地 | 广东 |
|---|---|
| 除湿量 | 8~3000 |
| 防水等级 | 4级 |
| 加热方式 | 对流式 |
| 应用领域 | 原料烘干,医用/制药,食品医药,农副产品,蔬菜烘干,电镀污泥烘干,市政污泥烘干,香菇烘干 |
| 噪声 | 70db |
| 结构型式 | 带式 |
| 品牌 | 威凌菲斯 |
| 型号 | WLFS-RH19200WD-C |
| 加工定制 | 是 |
| 脱水率 | 0.99 |
污泥低温干化设备的由来
威凌菲斯的污泥低温干化设备，所应用的是一种污泥低温闭式干化技术。低温闭式污泥干化技术是一种通过低温闭式干化系统产生的干热空气在系统内循环流动对污泥进行闭式冷凝除湿干化的处理技术。可把经板框压滤机、带式压滤机和离心脱水机的含固量20%的污泥干燥为含固率90%的干化泥块。这样的技术能够将污泥体积缩减至4分之1，只需要消耗少量电能，不需要其他辅助能源，而且能耗是常规干化设备的1/3。进料时也无需特别对污泥进行均匀分布的装置，对湿度也没有任何要求，当外界的温度在10-35摄氏度之间，整个系统能保持高效率的运行。这种技术所集成的全智能自动控制系统，在提高运行效率的同时也具有良好的运行环境，用于处置特别是中小型污水厂产生的各类污泥。
2009年以来，我国环境保护部、住房和城乡建设部以及科技部等部委，纷纷颁布了《污泥处理处置及污染防治技术政策》、《污泥处理处置污染防治佳可行技术指南》以及《城镇污水厂污泥处理处置技术规范》等多项污泥处理处置的相关政策、规范及标准。这些文件明确了污泥干化焚烧技术在我国的定位及应用条件。其中，《污泥处理处置及污染防治技术政策》（2009年）明确提出：经济较为发达的大中城市，可采用污泥焚烧工艺。鼓励污泥焚烧厂与垃圾焚烧厂合建；在有条件的地区，鼓励污泥作为低质燃料在火力发电厂焚烧炉、水泥窑或砖窑中混合焚烧。该技术政策的颁布促进了污泥干化焚烧项目的建设，据不完全统计，目前已建成的项目接近40个，主要在建项目有30个。环保部出台的《城镇污水处理厂污泥处理处置污染防治佳可行技术指南》（2010年）则确定了两个污泥处理佳可行技术：厌氧消化和污泥堆肥；确定了两个污泥处置佳可行技术：土地利用和污泥干化焚烧。文件细化了单独焚烧、混烧和掺烧的排放限值，以及相关环节的污染控制策略及技术经济适用性等。之后出台的《城镇污水处理厂污泥处理处置技术指南》（2011年）给出了不同技术应用的优先序。例如，厌氧消化后污泥优先考虑土地利用；不具备土地利用条件时，采用焚烧和建材利用。综上所述，干化+焚烧技术是政策标准范围内规定的一项佳可行技术，是我国污泥处理处置的主流技术之一。
污泥干化+焚烧热处理技术作为便捷、彻底实现污泥减量化、稳定化、无害化的终处置技术，在国外已发展成为主流的成熟技术之一。而在我国，雾霾问题的日益加剧，对污泥干化+焚烧热处理技术而言成为一个挑战，社会舆论也俨然已把生活垃圾焚烧妖魔化，污泥干化+焚烧热处理技术着“去”和“留”的局面。

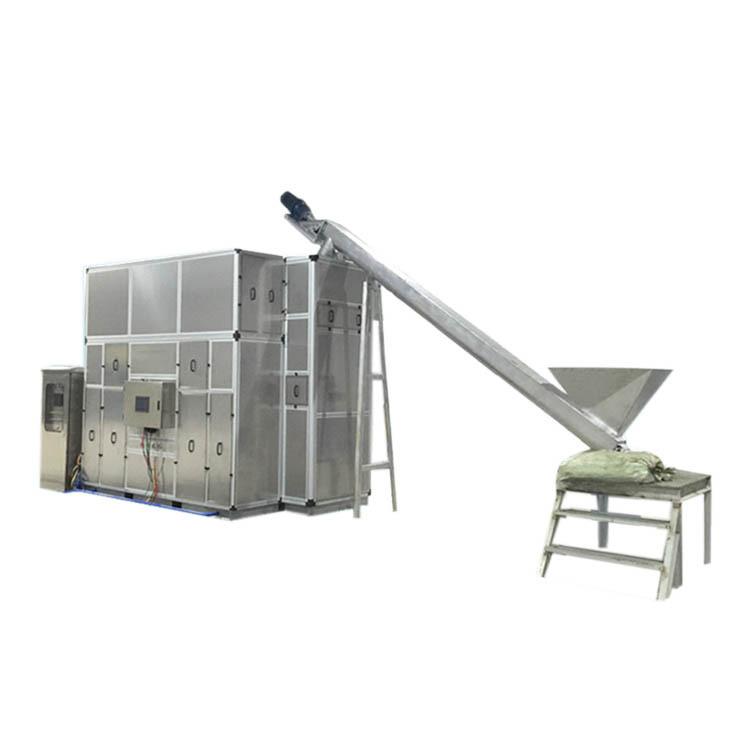

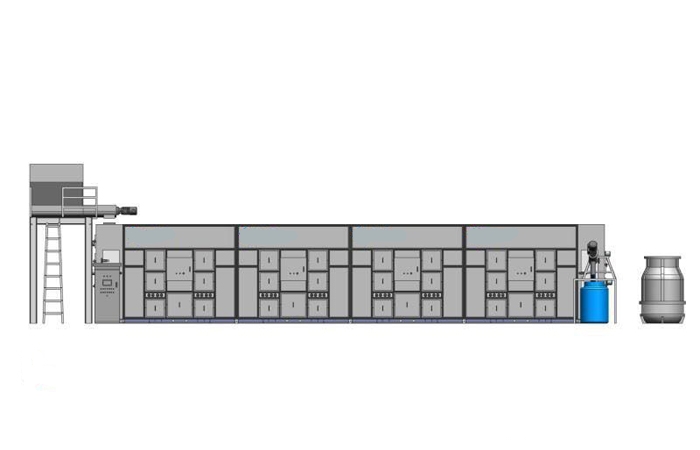

威凌菲斯新型带式污泥低温干化设备的结构
污泥除湿干化=热风循环+冷凝除湿烘干(除湿热泵)。其核心过程有二。其一：污泥水份吸热(热空气)汽化=湿空气+干料(汽化)；其二：★湿空气经过除湿热泵=冷凝水+干燥热空气(冷凝)
1)采用热泵热回收技术，密闭式干化模式无任何废热排放；
2)80℃以下低温干化过程；
3)静态摊放，与接触面无机械静电摩擦；
4)无城市污泥干化过程“胶粘相”阶段(60%左右) ；

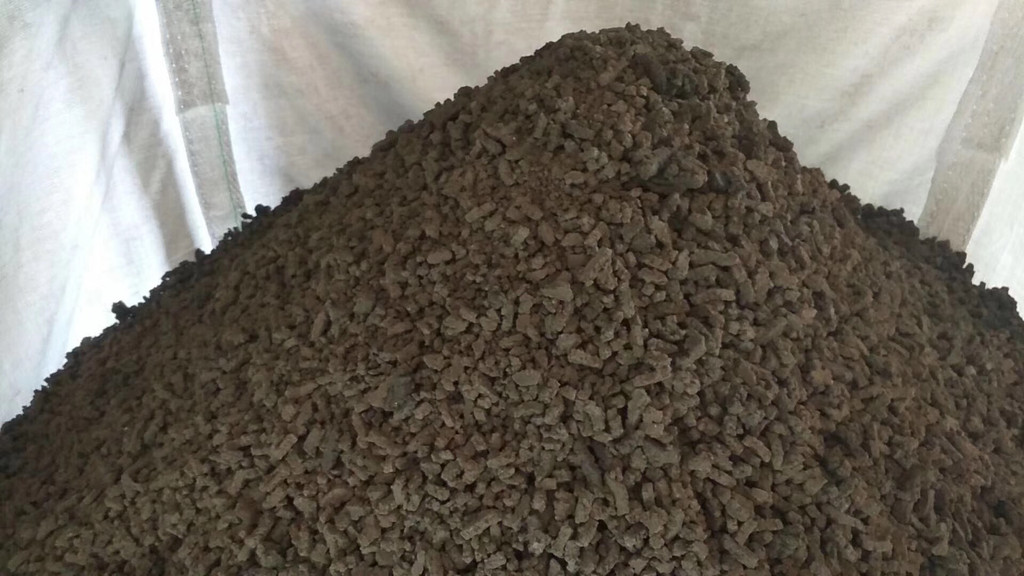

5)干料为颗粒状，无粉尘危险；
6)出料温度低(＜50℃)，无需冷却，直接储存；
污泥的干化焚烧是我国污泥处理处置的主流技术，其中干化部分是非常重要的一环，本文对污泥干化设备进行简要介绍，希望能够起到抛砖引玉的作用。

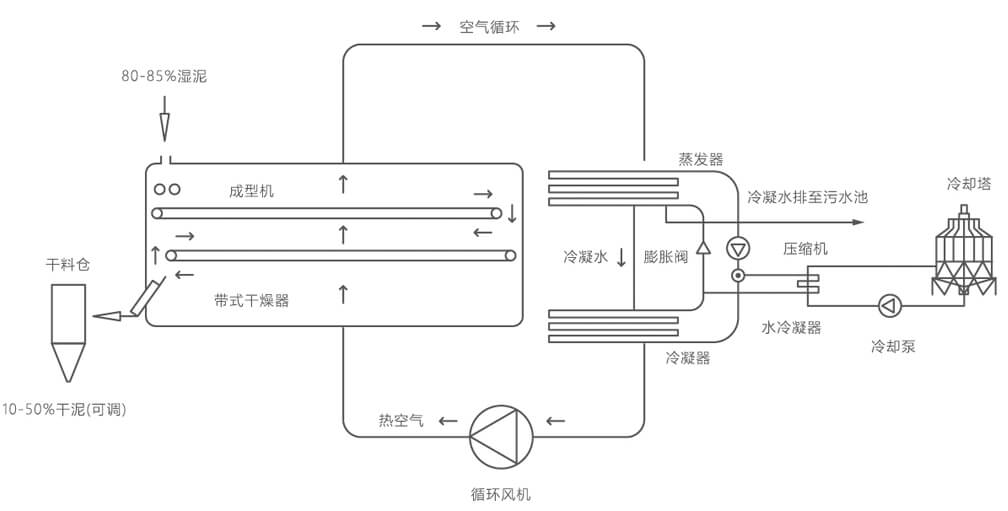

污泥低温干化设备的原理
威凌菲斯科技的污泥干化设备是一种除湿热泵技术。除湿热泵-是利用制冷系统使湿热空气降温脱湿同时通过热泵原理回收空气水份凝结潜热加热空一种装置。除湿热泵=除湿(去湿干燥)+热泵(能量回收)结合。污泥除湿干化机是利用除湿热泵对污泥采用热风循环冷凝除湿烘干；传统污泥热干化系统供热量90%转化成排风热损失(水蒸汽潜热及热空气显热)；除湿干化是回收排风中水蒸汽潜热和空气显热，除湿干化过程没有任何废热排放；
热泵制热COP，热值COP一般在3-5之间，即传统干化加热功率4kw在热泵干化中只需要输入1kw电功率。热源=空气中水蒸汽相变释放凝结热常压空气-30℃时2424KJ/kg; 60℃时2355KJ/kg, 100℃时2258KJ/kg (煤热值18000KJ/kg)。
污泥低温干化设备更智能节能耐用
1)占地面积小，可上下重叠放置，无复杂的土建结构、基础建设，节约土建成本，安装简单；设备安装简单，安装、调试周期短；亦可安装在地下室。
2)全自动运行，节约大量人工成本；PLC+触摸屏智能控制，可实现远传集中控制；出料含水率可任意调节(10%-50%)；干化温度可调。
3)采用不锈钢等耐腐材料、耐腐蚀塑料、换热器采用电镀防腐处理，使用寿命长；运行过程无机械磨损，使用寿命15年以上；无易损、易耗件，使用管理方便；
总而言之，污泥除湿烘干机适应性强。单条干化线每日处理量可达50吨(80%含水率泥饼),可适合污泥分散或集中处理模式,节约污泥运输费用且减少运输途中对环境的污染。适合城市生活污泥分散干化+集中处置技术，可较好解决城镇污泥处置难问题。
污泥低温干化设备更环保高效
1). 采用密闭式干化模式，无臭气外溢，无需安装复杂的除臭装置；采用低温干化过程，H2S、NH3析出量大大减少；
2)可适合安装在城区污水厂；冷凝水(污泥水份)处置简单（或直排），节约干化过程冷凝水处理成本；
3)可直接将83%含水率污泥干化至10%,无需分段处置(如：板框压滤+热干化、薄层干化+带式干化等)；干化过程有机份无损失，干料热值高，适合后期资源化利用；减容量达67%，减重量达80%，可节约大量后期运输成本；
4)可适合83%-50%含水率污泥干化；
5) 下层网带干化温度达70℃以上时间可达90min-120min,可有效杀菌96%以上 ；
佛山市威凌菲斯科技有限公司以“绿色科技，守护能源”为理念，专注污泥低温干化技术研发，专业的污泥烘干解决方案供应商。特有的板翅式回热循环、双效除湿热泵、六效除湿热泵技术在国内外均为创新技术，突破传统制冷除湿技术瓶颈，拓展了制冷除湿技术工业应用。
行业延伸阅读：
污泥是胶质固体物微粒，其结构复杂，与水的亲和力很强。热泵除湿干燥装置在加热时，对污泥起到一定的调节作用，可降低污泥中胶质微粒与水的亲和力。热泵除湿干燥装置通常的干燥温度为75℃左右，这个温度既能满足胶质微粒的调节处理，同时也不会破坏污泥中的有机物质，能保证肥料营养成分。经测试在此温度下，将含水率80%的污泥干燥到25%，只需一个半小时。干燥温度过高会导致污泥中细胞璧结壳、外表结焦，反而难以脱水。用热泵干燥后的污泥，不会出现黑焦现象。
处理污泥用的热泵除湿干燥装置，一般采用多层带式传动装置并配以颗粒成型机，可连续生产污泥颗粒肥料。以每天处理10M3污泥的热泵除湿干燥装置为例，设备仅占地60M2；当处理污泥量增加时，可模块式拼装多台热泵除湿干燥装置，扩大生产能力。
行业展望:
早在八十年代，发达国已成功地将热泵技术用于污泥干燥。但由于当时国内的热泵技术水平，电力供应紧张和电费价格高等原因，难以推广。随着国内电力工业和热泵技术的不断发展，高性能热泵（性能系数Cop已由原来的3左右提高到4.5～5，干燥温度由原来的60℃上升到85℃。）的推广应用，已显露出独特的优势。
石化行业：聚烯烃粉体、聚碳酸酯树脂、高、低密度聚乙烯、线型低密度聚乙烯、聚缩醛颗粒、尼龙6、尼龙66、尼龙12、醋酸纤维、聚苯硫醚、丙烯基树脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯~丙烯腈共聚、乙烯~丙烯共聚。
环保行业：PTA污泥、电镀下水污泥、锅炉烟灰、制药厂废渣、糖厂废渣、味精厂废渣、煤灰。
饲料行业：酱油渣、骨基饲料、酒糟、食品下角料、苹果渣、橘子皮、豆粕、鸡骨饲料、鱼粉、饲料添加剂、生物渣泥。
食品行业：淀粉、可可豆、玉米粒、食盐、变性淀粉、药品。
化工行业：纯碱、氮磷钾复合肥、高岭土、膨润土、白碳黑、碳黑、磷石膏、氧化氟化钠、硝酸钙、碳酸镁、氢氧化铝碳酸钙、染料、分子筛、皂素。
污泥烘干后的常见用途
重金属 回收利用
冶炼厂、印刷电路板厂、电镀厂等企业废水治理过程中，其产生中的污泥含有大量重金属（铜、镍、金、银等）,这些金属成分如排掉将是重大污染，经过冶炼和提取可获得可观的经济效益。
焚烧 发电
经烘干后的污泥，其热值约1300至1500大卡，三吨干化后的污泥可相当于一吨4500大卡的燃煤，可掺在燃煤中在锅炉内燃烧，一吨干化污泥可生产一吨蒸气。干化污泥与煤的掺和比例为吨煤添加100至200公斤污泥。
建筑材料 制砖 制水泥
混凝土的骨料、水泥厂的掺和料、还可生产路面彩砖、透水砖、纤维板，可添加在黏土中制砖，质量比为1：10，其强度与普通红砖相当，且具有一定的发热量，在烧制砖的过程中，可以自燃，增加热量。
有机肥料
污泥中TN、TP、TK均有较高的含量,远高于猪粪、牛粪、鸡粪。且有机物含量丰富,达到67.7%。经过污泥烘干工艺处理方可农用肥料、重新配比填埋反应出土壤。干燥后的污泥加入部分牛粪等，就会发酵成有机肥，发酵好的有机肥，肥效好，使用安全方便，抗病促长，还可培肥地力等。
| 污泥低温除湿干化机（链网式、连续式）六效 | |||||||
| 型号 | RH1200WD-C | RH2400WD-C | RH4800WD-C | RH7200WD-C | RH9600WD-C | RH14400WD-C | RH19200WD-C |
| 标准脱水量/24h | 1200kg | 2400kg | 4800kg | 7200kg | 9600kg | 14400kg | 19200kg |
| 脱水量/h | 50kg | 100kg | 200kg | 300kg | 400kg | 600kg | 800kg |
| 总功率 | 15kw | 30kw | 56kw | 84kw | 112kw | 168kw | 224kw |
| 热泵模块数 | 1台 | 1台 | 2台 | 3台 | 4台 | 6台 | 4台 |
| 压缩机台数 | 2台 | 4台 | 8台 | 12台 | 16台 | 24台 | 16台 |
| 冷却方式 | 水冷SL/风冷FL | ||||||
| 冷却水流量 △t=15℃ | 1m3/h | 2m3/h | 3.6m3/h | 6m3/h | 7.2m3/h | 12m3/h | 14m3/h |
| 制冷剂 | R134a或高温混合冷媒 | ||||||
| 电源 | （220V380V440）/3N/50Hz（60Hz） | ||||||
| 干燥温度 | 48~60℃（回风）/65~80℃（送风） | ||||||
| 控制系统 | 触摸屏+PLC可编程控制器 | ||||||
| 湿泥适用范围 | 含水率（40%~82%）其他含水率定制 | ||||||
| 干料含水率 | 变频调节，含水率（10%~60%）进泥含水率不同干料含水率调整范围不同 | ||||||
| 成型方式 | 切条、挤条、造粒（不同含水率、泥性应适合选用） | ||||||
| 外形尺寸mm | 3000×2000×2700 | 4700×2400×2800 | 8000×2400×2800 | 11000×2400×2800 | 14500×2400×2800 | 17500×2400×2800 | 15000×4000×2800 |
| 结构形式 | 整装 | 整装 | 组装 | 组装 | 组装 | 组装 | 组装 |
| 重量 | 2.2吨 | 3.3吨 | 6.3吨 | 8.3吨 | 9.3吨 | 12.3吨 | 15.3吨 |
| 污泥低温除湿干化机（链网式、连续式）六效 | |||||||
| 型号 | RH21600WD-C | RH27000WD-C | RH32400WD-C | RH37800WD-C | RH43200WD-C | RH48600WD-C | RH54000WD-C |
| 标准脱水量/24h | 21600kg | 27000kg | 32400kg | 37800kg | 43200kg | 48600kg | 54000kg |
| 脱水量/h | 900kg | 1125kg | 1350kg | 1575kg | 1800kg | 2025kg | 2250kg |
| 总功率 | 205kw | 255kw | 305kw | 355kw | 405kw | 455kw | 505kw |
| 热泵模块数 | 4台 | 5台 | 6台 | 7台 | 8台 | 9台 | 10台 |
| 压缩机台数 | 16台 | 20台 | 24台 | 28台 | 32台 | 36台 | 40台 |
| 冷却方式 | 水冷SL/风冷FL | ||||||
| 冷却水流量 △t=15℃ | 17m3/h | 21m3/h | 26m3/h | 30m3/h | 34m3/h | 38m3/h | 43m3/h |
| 制冷剂 | R134a或高温混合冷媒 | ||||||
| 电源 | （220V380V440）/3N/50Hz（60Hz） | ||||||
| 干燥温度 | 48~60℃（回风）/65~80℃（送风） | ||||||
| 控制系统 | 触摸屏+PLC可编程控制器 | ||||||
| 湿泥适用范围 | 含水率（40%~82%）其他含水率定制 | ||||||
| 干料含水率 | 变频调节，含水率（10%~60%）进泥含水率不同干料含水率调整范围不同 | ||||||
| 成型方式 | 切条、挤条、造粒（不同含水率、泥性应适合选用） | ||||||
| 外形尺寸mm | 15000×3200×3200 | 18000×3200×3200 | 21000×3200×3200 | 24000×3200×3200 | 28000×3200×3200 | 31000×3200×3200 | 34000×3200×3200 |
| 结构形式 | 组装 | 组装 | 组装 | 组装 | 组装 | 组装 | 组装 |
| 重量 | 15.5吨 | 18吨 | 22吨 | 25吨 | 28吨 | 32吨 | 35吨 |
本公司供应威凌菲斯智能化网带式污泥热泵烘干机成套设备 是 佛山市威凌菲斯科技有限公司研发及定制生产，30吨市政污泥干化网带式流水线污泥低温干化热泵烘干设备，质量保证，欢迎咨询洽谈。
