| 刀具数量 | 16个 |
|---|---|
| 动力类型 | 电动 |
| 加工精度 | 精密 |
| 控制方式 | 半闭环控制 |
| 控制系统 | 精雕数控 |
| 售后服务 | 1年 |
| 新旧程度 | 全新 |
| 用途 | 金属切削 |
| 原理 | 冷成型 |
| 运动方式 | 点位控制 |
| 重量 | 6000kg |
| 主电机功率 | 7.5 |
| 安装形式 | 落地式 |
| 主轴转速范围 | 30000 |
| 是否库存 | 是 |
| 适用行业 | 电器 |
| 布局形式 | 立式 |
| 分类 | 数控铣床 |
| 作用对象材质 | 电动 |
| 加工尺寸范围 | 2050*850*350 |
| 品牌 | SDSK-深雕数控 |

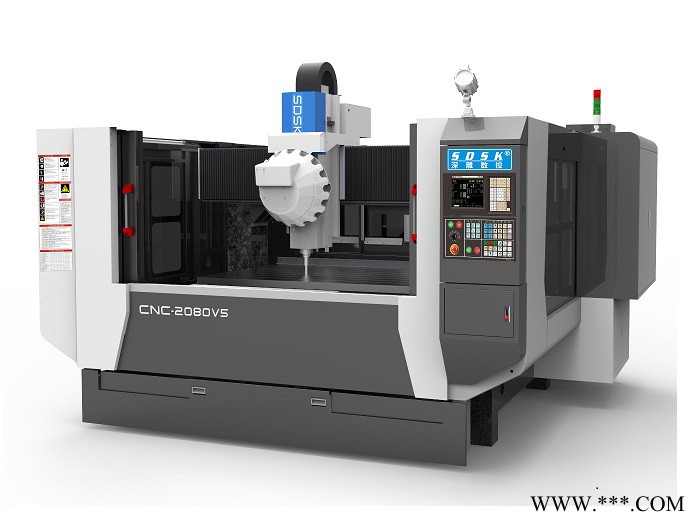

| 型号 | 大型精雕机BT30/2080V5 |
| 加工定制 | 是 |
一、机器简介：
SDSK-V5升级版机型系列是专门为客户量身定做的铝型材精雕机;配台湾圣杰16位或21位飞碟式刀库，换刀速度为2秒，大大提高生产效率; 运动方式为Y轴工作台前后移动，X轴机头左右移动，Z轴主轴上下移动。大理石(花岗岩)机身结构; 采用深雕数控系统，伺服电机;三轴采用上银/银泰精密级直线导轨，精密级滚珠丝杆，德国联轴器，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水及喷雾系统，保证了更高的加工精度、速度与稳定性;;特别适用于各类铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙加工。
另可加装第四旋转轴、侧铣头、探头功能。
二、机器主要配置清单(单位:mm)
| 序号 | 规 格 说 明 | 数量 |
| 大理石机身，大理石横梁，铸铁机械零配件，外罩2mm钢板、烤漆(不锈钢水箱) | 全套 | |
| 铝工作台尺寸，带T型槽 | 1套 | |
| 深雕数控系统（法兰克技术基础）/3轴伺服电机/主轴伺服驱动 | 全套 | |
| XYZ轴用 台湾上银 精密级直线导轨 | 全套 | |
| XYZ轴用 台湾TBI 精密级研磨级滚珠丝杆 | 全套 | |
| 电主轴 (型号BT30/7.5-125) 30000rpmin，7.5KW, 外径125mm，带编码器 | 1个 | |
| 台湾圣杰16位或21位飞碟式刀库(可选) | 1套 | |
| 进口NSK P级角接触配对轴承 | 全套 | |
| 主轴水冷机 | 1台 | |
| 配电柜恒温系统 | ||
| 施耐德电气配件 | ||
| 电子手轮 | 1套 | |
| 对刀仪 | 1个 | |
| X/Y/Z轴配三防布风琴罩 | 各1套 | |
| X/Y/Z轴配塑料拖链 | 各1套 | |
| 自动润滑黄油泵 | 1套 | |
| 空气过滤器 | 2套 | |
| 喷水及水气混合喷雾装置 | 各2套 | |
| 水泵LDPB 4-18/480W | 1套 | |
| 机床附件 | 1套 | |
| BT30刀柄 | 2个 |
| 机型 | 1060V5 | 1380V5 | 1780V5 | 2080V5 | 2012V5 |
| 外型-长*宽*高 | 2300*2300*2500 | 2900*2700*2800 | 3100*2700*2800 | 3450*2700*3000 | 3450*3530*3000 |
| 工作台尺寸 | 1000*600 | 1300*800 | 1700*800 | 2000*800 | 2000*1200 |
| 龙门宽度 | 1100 | 1400 | 1800 | 2100 | 2100 |
| 主轴鼻端至台面 | 450 | 450 | 450 | 450 | 450 |
| X/Y/Z行程 | 1050*650*350 | 1350*850*350 | 1750*850*350 | 2050*850*350 | 2050*1250*350 |
| 最大空走速度 | 48000mm/min | 48000mm/min | 48000mm/min | 48000mm/min | 48000mm/min |
| 最大加工速度 | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min |
| 控制系统 | 深雕数控系统 | 深雕数控系统 | 深雕数控系统 | 深雕数控系统 | 深雕数控系统 |
| 伺服系统 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 |
| 系统分辨率 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 三轴垂直度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 整机定位精度 | ±0.015mm | ±0.015mm | ±0.015mm | ±0.015mm | ±0.015mm |
| 局布定位精度 | 300mm±0.01mm | 300mm ±0.01mm | 300mm±0.01mm | 300mm ±0.01mm | 300mm ±0.01mm |
| 重复定位精度 | 0.005mm | 0.005mm | 0.005mm | 0.005mm | 0.005mm |
| 主轴数 | 1个 | 1个 | 1个 | 1个 | 1个 |
| 电主轴功率 | 7.5KW | 7.5KW | 7.5KW | 7.5KW | 7.5KW |
| 飞碟式刀库/可选 | 16位/21位 | 16位/21位 | 16位/21位 | 16位/21位 | 16位/21位 |
| 换刀方式 | 自动 | 自动 | 自动 | 自动 | 自动 |
| 主轴转速 | 30000rpm/min | 30000rpm/min | 30000rpm/min | 30000rpm/min | 30000rpm/min |
| 夹持刀柄 | BT30 | BT30 | BT30 | BT30 | BT30 |
| 对刀方式 | 自动 | 自动 | 自动 | 自动 | 自动 |
| 可装料高度 | 300mm | 300mm | 300mm | 300mm | 300mm |
| 台面承受负荷 | 1000Kg | 1000Kg | 1000Kg | 1500Kg | 1500Kg |
| 额定电压 | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ |
| 整机最大功率 | 13.5KW | 13.5KW | 13.5KW | 14.5KW | 14.5KW |
| 整机重量 | 4300Kg | 4800Kg | 5600Kg | 6000Kg | 7000Kg |
