佛山三维扫描仪CASCAN扫描空压机壳体逆向建模

所谓逆向工程技术也是我们口中的抄数，是对实物原形进行三维扫描、数据采集，经过数据处理、三维重构等过程，构造具有相同形状结构的三维模型。接下来看看【中科院广州电子技术有限公司科教与智能制造部】的三维扫描仪CASCAN在空压机壳体逆向建模上的应用。

扫描对象：空压机壳体

客户需求：对产品进行三维数据采集，把扫描数据用于绘图建模，然后进行生产

客户原有解决方案：购买空压机壳体

原有方案弊端：得不到原始数据进行加工生产

中科院广州电子解决方案：

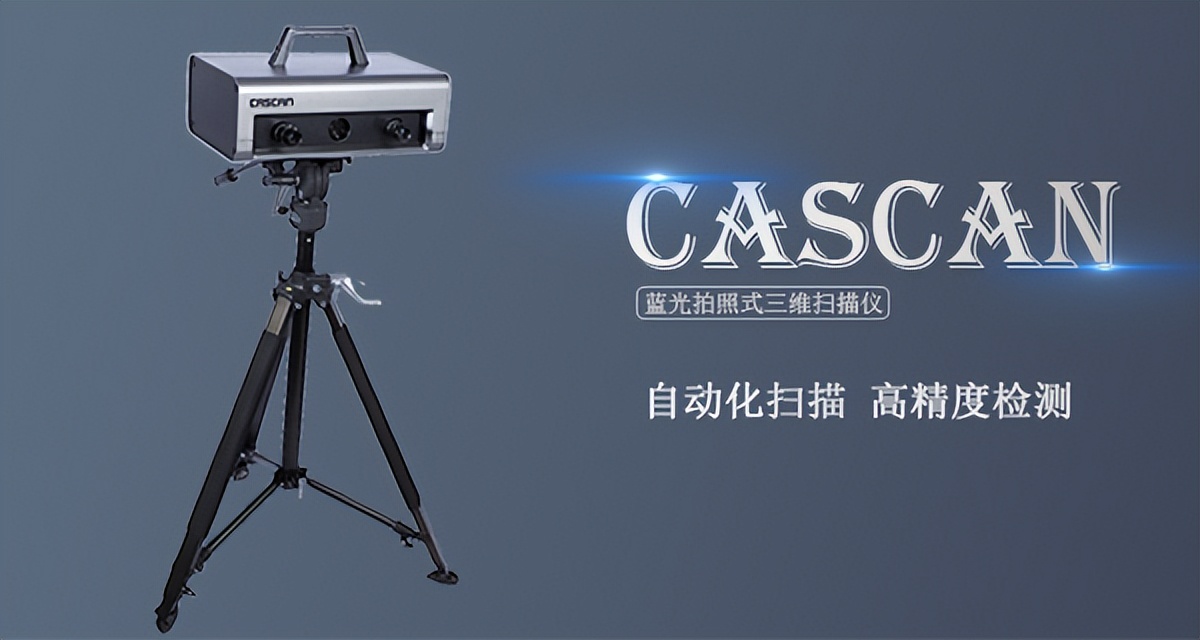

三维扫描仪CASCAN是【中科院广州电子技术有限公司科教与智能制造部】自主研发生产的一款固定式三维扫描仪，采用窄带蓝光LED光源以及2*500万像素工业级相机模组，单幅扫描时间小于1.5S，扫描精度高达0.01mm。在空压机壳体的设计生产阶段，可提供空压机壳体的三维数据，提高了整体生产的效率。

1、扫描过程

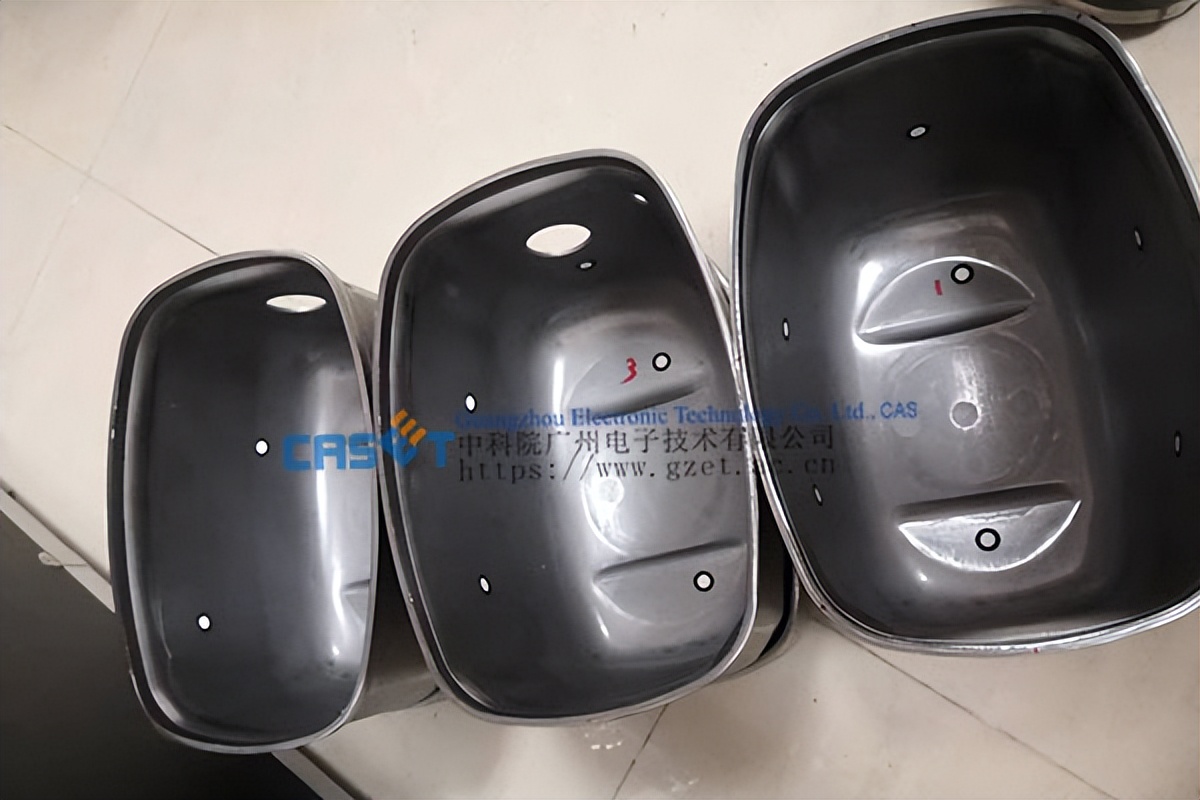

在空压机壳体表面贴好定位点后，用CASCAN三维扫描仪对样件进行扫描，内容包括表面、边界等。

2、扫描数据拼接处理

对空压机壳体扫描数据进行去噪点、坐标摆正以及拼接合并处理，形成完整的三维数据。

3、逆向设计

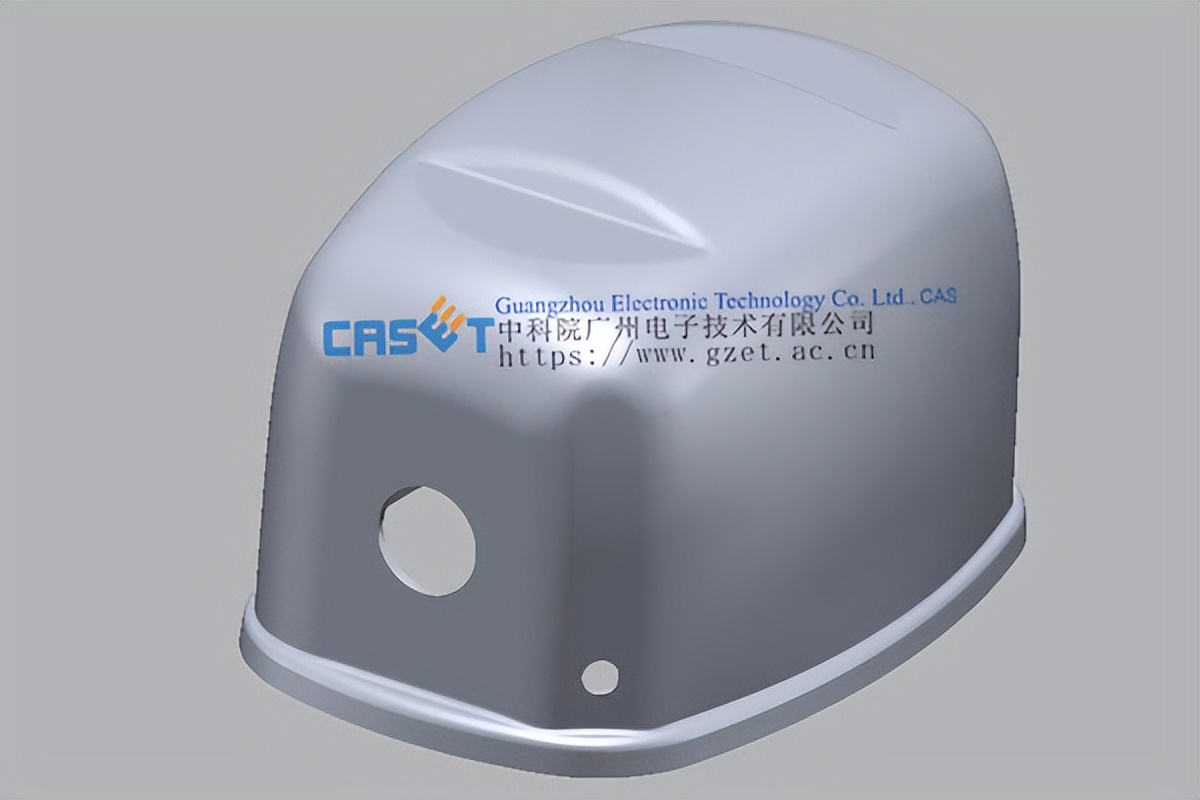

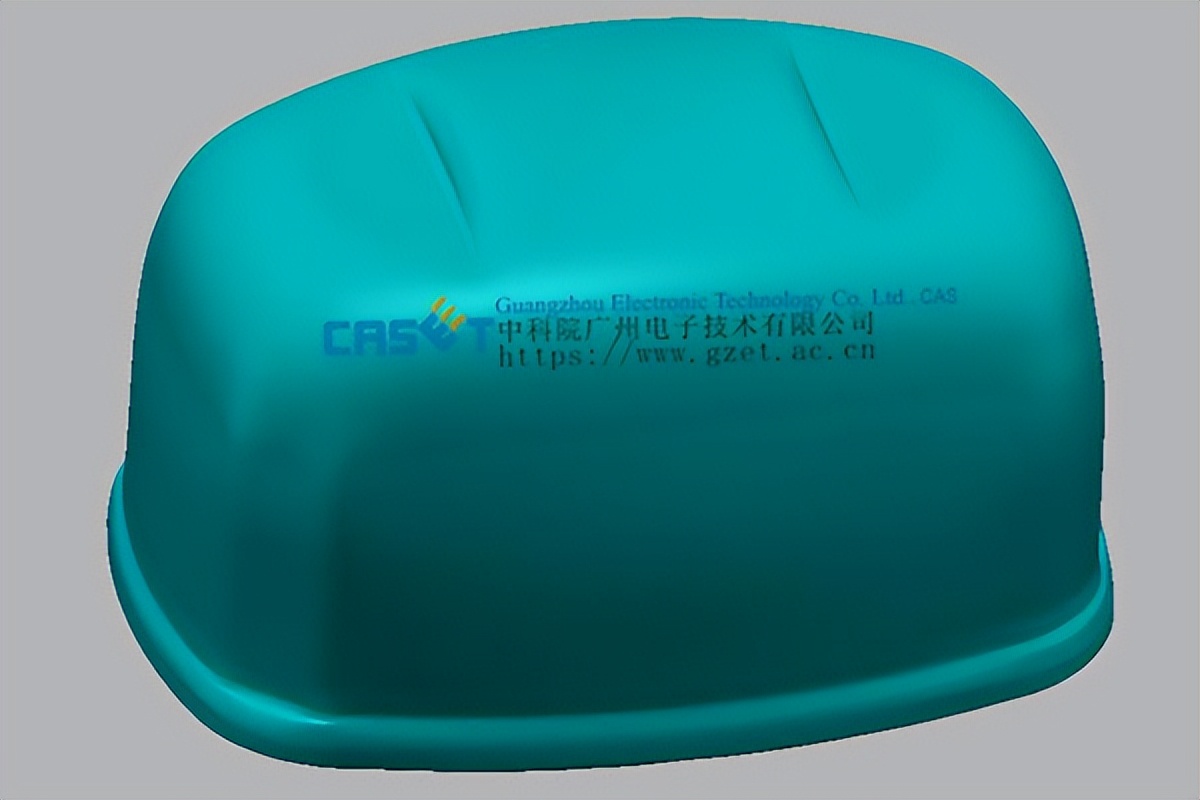

通过建模软件对空压机壳体的点云数据进行处理，获得三角网格面数据，进行点云降噪，顺滑，优化，简化等预处理，下图是建模好的数据。

使用【中科院广州电子技术有限公司科教与智能制造部】CASCAN三维扫描仪，可获取空压机壳体表面的三维数据，适用于各行业的图纸逆向过程。不仅为工程师的建模工作提供数据，同时也提高了工作效率，提高产品加工生产效率。
