| 类型 | 辊式破碎机 |
|---|---|
| 驱动方式 | 电动 |
| 最大进料边长 | 50mm |
| 更多属性 | 矿石 |
| 发动机品牌 | 新柴 |
| 类别 | 齿辊式破碎机 |
| 适用物料 | 通用 |
| 应用领域 | 建材 |
| 原理 | 颗粒粉碎机 |
| 作用对象 | 石料 |
| 粉碎程度 | 细磨机 |
| 品牌 | 唐山金路机械 |
| 型号 | 2GYP |

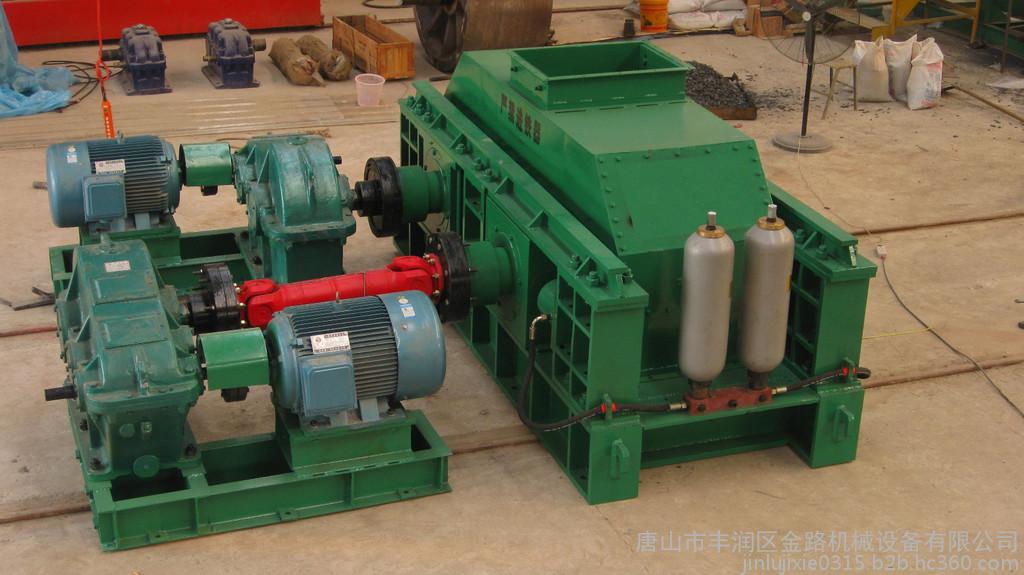

对辊制砂机（级配调整机）
进料粒度： 0-50mm
生产能力： 8~140t/h
适用物料： 水泥熟料、铁矿石、锰矿石、 耐火材料原料及制砖、
粘土矿原料、河卵石、石屑等。
产品简介：
混凝土搅拌企业标准用砂为系数为细度模数2.4-3.0、级配中0.63mm以下
含量40%左右，0.315mm以下20%左右，这样的砂具有泵送性能好，堆积密
度大的特点，使用中可节约水泥用量。
现在大部分机制砂生产的机制砂级配不合理，以1.25-4.75mm尺寸的碎砂
居多，粗沙多，而需求量最大的0.63-0.315mm以及0.315-1.16mm的砂难于
制造，细度模数很难低于3.2。在使用中还要添加天然细砂降低系数模数，这
严重影响了机制砂的质量，进而影响了机制砂的使用和推广。
对辊破碎机破碎后的颗粒以0.16-1.25mm为主，加配在制砂生产线上即可
以优先的提高产量，又能调整级配，有效降低细度模数。通过合理的使用和调
整，对辊破碎机，可以生产出细度模数2.4-3.0，级配区2级机制砂。
使全机制砂混凝土的生产成为现实。
对辊破碎机应用领域：2GYP 系列对辊破碎机（级配调整机）是一款经济
实用型的高压辊式破碎设备。该机适用于抗压强度小于250Mpa的物料破碎
的细破碎作业，结构紧凑，使用维护经济简便，成品粒度匀细，广泛应用于
磨前预破碎、矿石采选破碎、机制砂级配调整等破碎段。
性能优点：
1.出料粒度平均<1.25mm的颗粒占60-90%
2、结构合理、耐用：结构合理，低速运转，运转稳定可靠；传动形式采用
石油工业万向节，抗扭力强，坚固耐用，安装维修方便。
3、适应物料范围广：适应物料范围广，产成品粒度匀细可调；
4、智能液压控制系统：液压装置控制采用国内先进的逻辑阀控制，可根据
物料的硬度选择不同的压力，更充分，更有效的破碎物料；
5、破碎部件硬度≥60：采用新技术确保破碎部件硬度HRC≥60-63；
工作原理：
该机工作原理采用了料层破碎的理念，其主体是由一对相互平行、
水平安装的圆柱形辊系组成，分别由两套彼此独立的动力装置驱动。辊
系分为活动辊系和固定辊系，两个辊系都安装在机架上，活动辊系可在
机架导轨上作水平运动，活动辊系两端共有两个（或四个）平行油缸对
辊系的轴承座施加压力,该压力通过辊系作用在通过两辊轴间的物料上，
使物料物料受到辊子的挤压、冲击、磨削而细碎。
技术参数：
| 参数名称 | 600 | 800 | 1000 | 1200 | 1500 | 1800 | 2000 |
| 辊子直径mm | 600 | 800 | 1000 | 1200 | φ1500 | φ1800 | Φ2000 |
| 辊面宽度mm | 400 | 500 | 600 | 700 | 800 | 800 | 1000 |
| 入料粒度mm | ≤20mm, max<30mm | ≤30mm, max<50mm | |||||
| 出料粒度mm | 约90%≤5m，约70%≤3mm | ||||||
| 产量（t/h） | 8-10 | 15-20 | 30-40 | 40-60 | 80-100 | 120-140 | 160-200 |
| 电机功率（Kw） | 15×2 | 30×2 | 45×2 | 75×2 | 132×2 | 160×2 | 220×2 |
