| 类型 | 弹簧疲劳试验机,橡胶疲劳试验机,高频疲劳试验机,微机控制电液伺服疲劳试验机 |
|---|---|
| 产地 | 山东 |
| 电源电压 | 380V |
| 外形尺寸 | （mm） |
| 品牌 | 济南东方试验机 |
| 型号 | MEP微机控制电液伺服疲劳试验机四立柱 |
| 加工定制 | 是 |
| 测试行程 | 定制 |
MEP系列微机控制电液伺服疲劳试验机
主要用途
电液伺服疲劳试验机主要用于金属和非金属、合金钢、复合材料及其构件（如操作关节、固接件、螺旋运动件等）、非金属构件、混凝土构件、钛合金和增强合成纤维等材料在室温状态下的拉伸压缩或拉压交变负荷的疲劳特性、疲劳寿命、预制裂纹及裂纹扩展、断裂力学、实物试验以及模拟试验等。在配备相应试验夹具后，可进行三点弯曲试验、四点弯曲试验、板材拉伸试验、交互弯曲疲劳试验、CT试验、CCT试验等。主机采用两立柱或四柱式可移动横梁结构，加载作动器下置或上置式。整机刚性好、结构紧凑、加工精细、外形简洁大方。伺服作动器可与不同工作台组合完成各种构件、部件的各种疲劳试验。

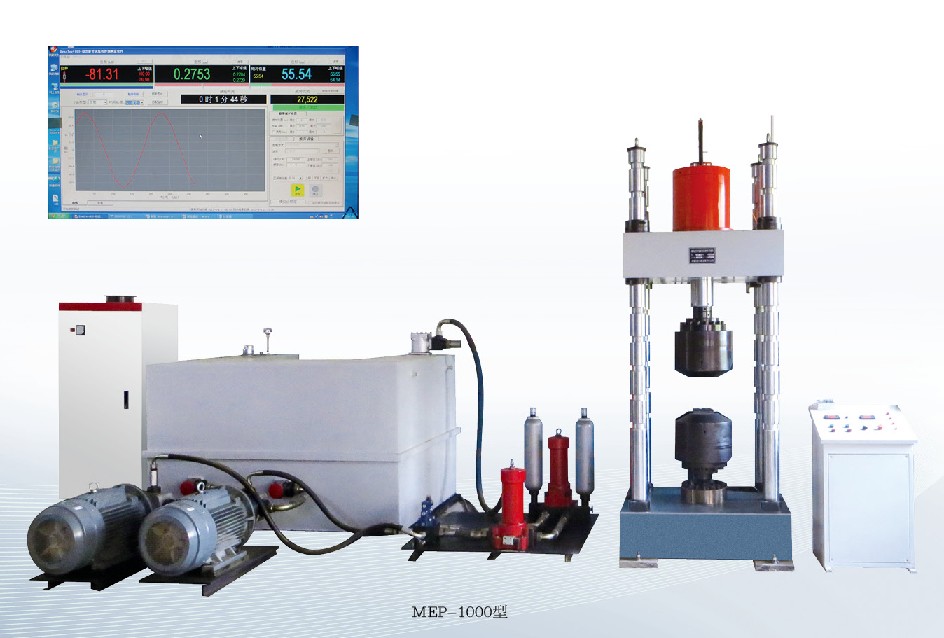

该设备系统主要由主机、电液伺服液压系统，动态测试软件、静态测试软件、液压疲劳夹具、弯曲疲劳夹具、COD规、引申计、CT夹具、水冷却系统、计算机及电控部分组成。
电液伺服疲劳试验机配置全数字电液伺服疲劳试验控制系统、智能化自诊断系统，能定时对测量系统、伺服驱动系统进行巡回自检，充分保证了试验机在任何环境、状态下能长期稳定、无干扰、安全、可靠运行，实现无人监控试验，是机械制造、航空航天、电力科研、建工建材、船舶交通、技术监督、商检仲裁、工矿企业、大专院校、科研院所等部门理想的试验设备。
主要技术参数
| 型号 规格 | MEP-10 | MEP-20 | MEP-50 | MEP-100 | MEP-200 | MEP-500 | MEP-1000 | |
| 试验动态负荷（kN） | ±10 | ±20 | ±50 | ±100 | ±200 | ±500 | ±1000 | |
| 负荷量程 | 10%、20%、50%、100，% | |||||||
| 载荷测量精度 | 优于示值的±0.5% | |||||||
| 应变测量精度 | 优于示值的±0.5% | |||||||
| 加载称量精度 | 设定值的±0.5%或载荷传感器容量（1%-100，%）的0.005%，取较大值 | |||||||
| 作动器冲程 | ±75mm | ±75mm | ±75mm | ±75mm | ±75mm | ±75mm | ±75mm | |
| 作动器工作压力 | ≥210Bar | |||||||
| 作动器位移精度 | 优于冲程的±0.2% | |||||||
| 频率范围 | 0.001～50Hz（可扩展至100Hz) | |||||||
| 试验 波形 | 基本配置 | 正弦波、三角波、方波 | ||||||
| 扩展配置 | 梯形波、斜波、程序块波、随机波 | |||||||
| 标配框架形式 | 双立柱、作动器上置或作动器下置 | 四立柱、作动器上置或作动器下置 | ||||||
| 液压疲劳 夹具（kN） | 动态 | ≥±10 | ≥±20 | ≥±50 | ≥±100 | ≥±200 | ≥±500 | ≥±1000 |
| 静态 | ≥±15 | ≥±30 | ≥±75 | ≥±150 | ≥±300 | ≥±750 | ≥±1500 | |
| 弯曲疲劳 夹具（选配） | 动态（kN） | ≥±10 | ≥±20 | ≥±50 | ≥±100 | ≥±200 | ≥±500 | ≥±1000 |
| 压辊(mm) | Φ15 | Φ15 | Φ15 | Φ25 | Φ25 | Φ30 | Φ30 | |
| 跨距(mm) | ||||||||
