【宇恒电热】陶瓷辐射管 电热辐射管 工业炉发热芯 陶瓷加热器

产品名称：【宇恒电热】陶瓷辐射管 电热辐射管 工业炉发热芯 陶瓷加热器

材质：进口康泰尔Ni80

加工定制：是

功率：380V   8000W

主要用途：工业热风机，热风管道，热风窑炉

产品认证：ISO9001,CE

耐温：1200℃

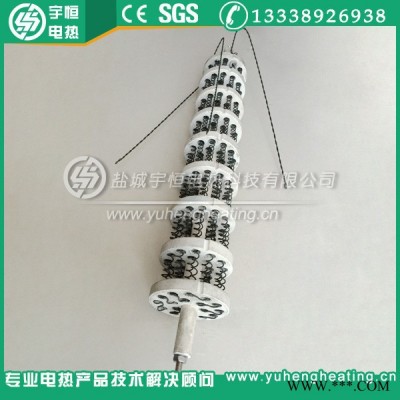

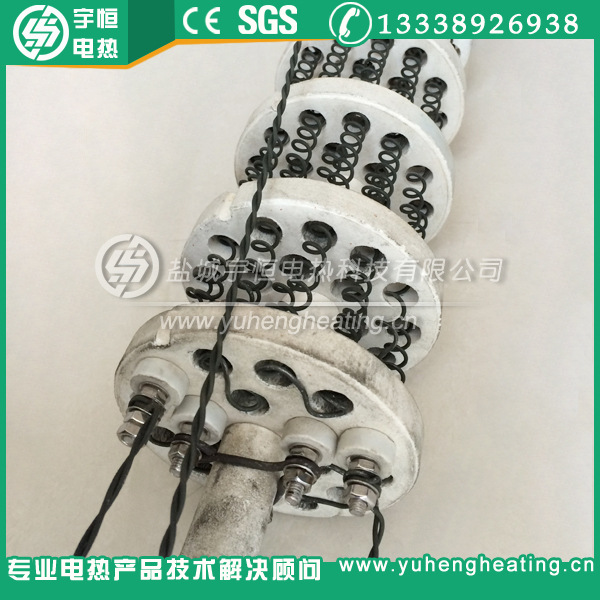

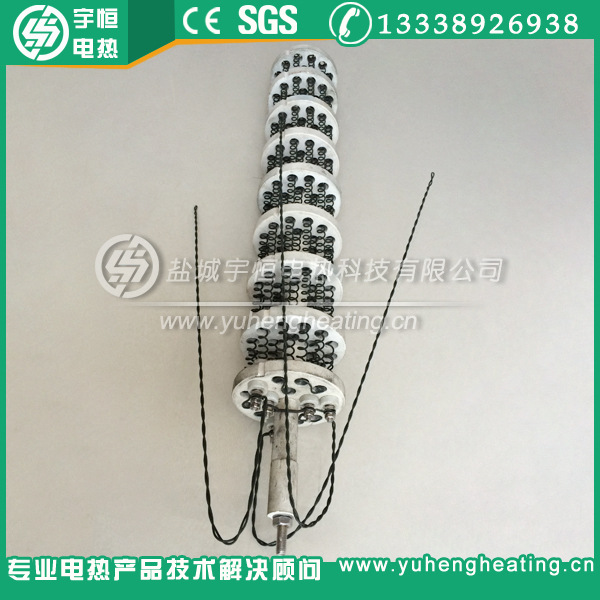

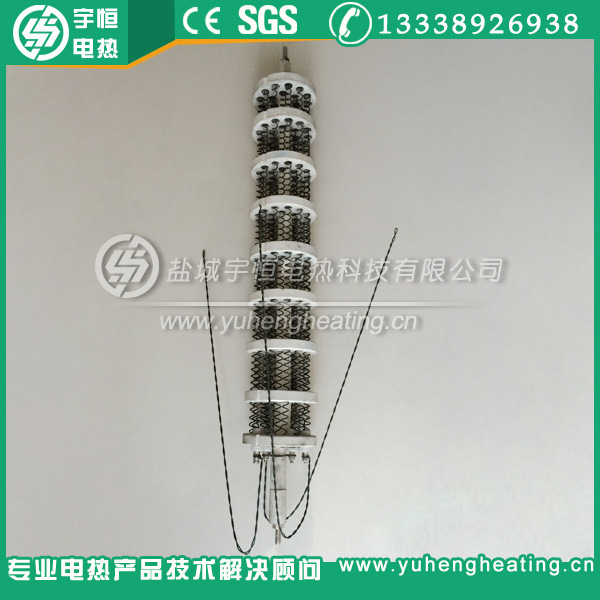

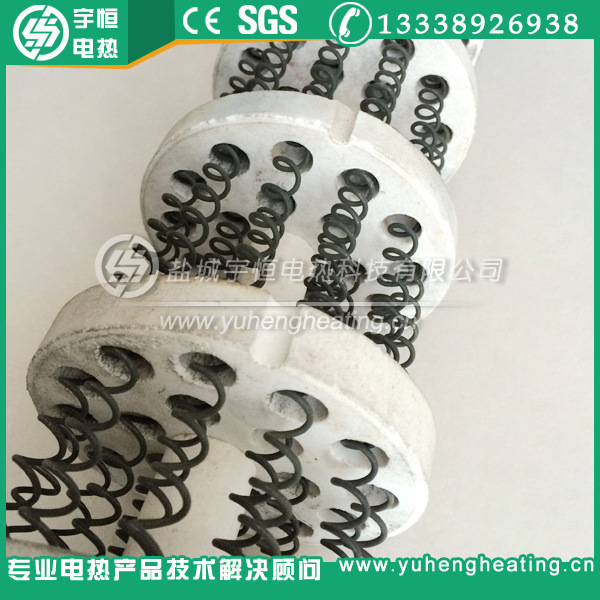

电热辐射管内芯由U型轴向排列端部焊接的电阻丝和陶瓷支撑架组成，内芯与外保护套管之间无屏蔽，散热好。额定工作温度1000度的电热辐射管，电阻丝的材质为Cr20Ni80或0Cr21Al6Nb,表面工作温度可达1200度，用此材质电热辐射管的工作温度可达1000度，支撑架是高铝陶瓷件。外保护套管是冷拔无缝薄壁耐热钢管，材质是1Cr25Ni20Si2或1Cr25Ni35Si2,该材料高温抗氧化性能良好，高温蠕变强度较高，具有一定的抗渗碳性能，该辐射管设计与选材安全系数较大。

  额定工作温度1200度的电热辐射管,电阻丝的材质为0Cr27Al7Mo2,表面工作温度可达1400度，用此材质电热辐射管短时的工作温度为1250度，支撑架是钢玉瓷件。外保护套管是冷拔无缝薄壁耐热钢管，材质是Fe-Ni-Cr-Al-Re合金，该材料具有超高的抗氧化能力，在氧化气氛中1300度可长期工作，1360度短期抗氧化。适用于在高温低氧分压及含S、C环境工作。
  本厂研制生产的电热辐射管除为国内各热处理设备厂家配套外，也可以为用户研究设计制造非标准产品的加热器，根据使用场合的情况可分为：耐热钢无缝管、板材圈焊管、离心铸造管和非金属套管等。
电热辐射管功率及表面负荷
表面负荷是指电热元件的单位表面积上所担负的电功率值。材料的表面使用负荷强度越高，材料的使用寿命越短，但材料的消耗量也越小。所以，要合理的选择元件的热负荷强度，使电热元件具有热效率高、寿命长、节省材料的综合效果。计算步骤如下：
（1）计算需要的基本数据
使用温度t（℃）
加热电功率P（W）
元件工作电压U（V）
发热区长度L（m）
（2）根据基本数据，结合电热元件的工作条件。
（3）根据确定使用的电热牌照，参照已知数据，查附表得出电阻温度修正系数Ct。
（4）计算出材料总电阻=U2 Ct/P
（5）计算出每米材料电阻Rm=R/L，结合电热合金材料性质估算出材料直径D，再计算出电热元件总面积FO。
（6）由ω=P/FO得出材料的表面负荷ω，如果表面符合过大，则选择大的丝径。现国产辐射管因加热材料限制，表面符合应不超过2.0W/cm2,低温情况下可适当提高。
高温电热辐射管特点：
1、选用原材料生产的无缝冷拔耐热钢管（温度为1200度）制造
2、内芯采用电阻丝U型轴向排列端部焊接方式
3、电阻丝与陶瓷架基本上无屏蔽，电阻丝与炉膛温差小
4、工作温度1000度或1200度
5、本公司生产的辐射管**的优点是选用无缝冷拔、薄壁耐热钢管（1Cr25Ni20Si2或0Cr25Ni20Si2），其产品的热辐射比同类产品高10%
6、使用8000h以上

辐射管有下面几个优点

(1)可以保证炉内气氛的可控性；

(2)温度控制、安装和维修较方便，易于密封；

(3)由于炉内无马弗罐，扩大了炉膛容积，提高了生产能力；

(4)加热能力强，效率高；

(5)节约了耐热钢材。

产品使用及保养

一、 使    用

（1）禁止长时间超温、超负荷使用；

（2）炉温高温400℃时，不得急速冷却；

（3）装料和出料时切勿触及辐射管；

（4）炉子在工作时，经常注意控制盘上的红绿灯是否正常，保温时经一段时间红绿灯 要交换一次，以免因控制开关失灵而烧毁辐射管；

（5）随时注意仪表的工作情况，发现炉温与仪表指示不正常时必须及时分析处理；

（6）超过100KW容量的炉子，每个加热区装有检查用的电流表，三厢高温电炉每相都应安装电流表。

二、 保    养

（1）使用三至四个月后，抽出辐射管，倒出辐射管管内的灰尘，把辐射管180°翻身使用；

（2）注意标明辐射管的正负极，三至四个月交换一次正负极；

（3）抽出辐射管后，拆卸接线柱时，应小心，切勿撞击和敲击引出棒；

（4）引出接线夹的螺栓容易发生氧化松动，应该定期检查并拧紧。
