60KW钢质感量约140-180uH, 铁质160-200 uH，电流85A-90A，线约41-46米一般绕线42米。线不小于25-35平方，线径可以采用多根并联获得

80KW钢质感量约130-160uH, 铁质160-200 uH，电流110A-120A，线约41-46米一般绕线40米。线不小于35-45平方，线径可以采用多根并联获得

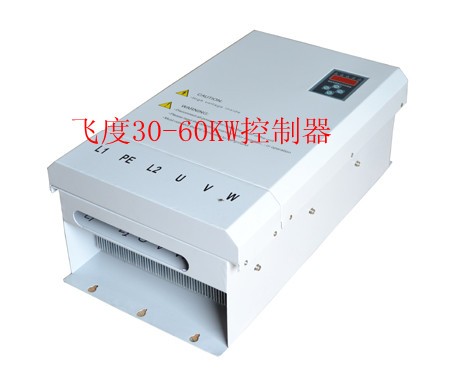

接线：L1、  L  2。接输出线圈！U，V，W接380V火线 ！PE不用接线！显示 -05-工作正常。

闪烁显示----  无  待机， （温控器断开）原因：（温控器或者软开关断开），解决方法：（检查软开关线，或者温控器常开触点破

闪烁显示–E1-  一秒一次  外部驱动故障，原因：（线圈短，电感量不够或者短路；IGBT损坏），解决方法：（检查线圈是否破损导致短路，调整线圈参数，模块坏了**更换,控制板驱动蕊片保护，更换电路板）

闪烁显示–E2-  一秒一次  温度传感器故障（过温或断路），（环境温度高，散热差，改散散热环境，），风扇损坏，风扇控制电路烧坏，更换电路板），（温度传感器插头松动或者短路），检查IGBT插座上的传感器是否松动）

闪烁显示–E3-  一秒一次  过电流故障，电流大，检查线圈是否短路，增加电感量），高频互感器损坏，更换）

闪烁显示–E4-  一秒一次  低电流故障，（高频互感器线掉换）

闪烁显示–E5-  一秒一次  线圈不匹配，线圈短路或断开，小板损坏，检查线圈线是否乱皮，），线圈不匹配，频率高或者低，（通过面板显示频率高低，超过23KHZ，加线圈匝数，少于12KHZ，减少线圈匝数）

闪烁显示–E6-  一秒一次  电压过低（部分机型）电压低或者缺相，检查三相输入端子，是否脱落，输入电源是否正常）

闪烁显示–E7-  一秒一次  线盘温度过高（保温棉与加热体感应距离，压紧**有2公分）

电流小，功率不够：线圈线长，（适当减少线圈匝数，同时注意频率不能太高）模块驱动有断开，检查是否有驱动脚断开）

E8：电压过高，关机

  注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小（电感量减小**是减少线圈匝数，反之，实际上测进线电流，进线电流大，增加线圈匝数，反之）工作频率在12-28KHz范围内，保持加热到所需**温度时频率不低于13KHz（工件温度升高时等效串联阻抗R上升，RLC
