IR加热鼓风式干燥固化炉热风循环隧道炉ZKCO-55-2无尘隧道炉烘干线

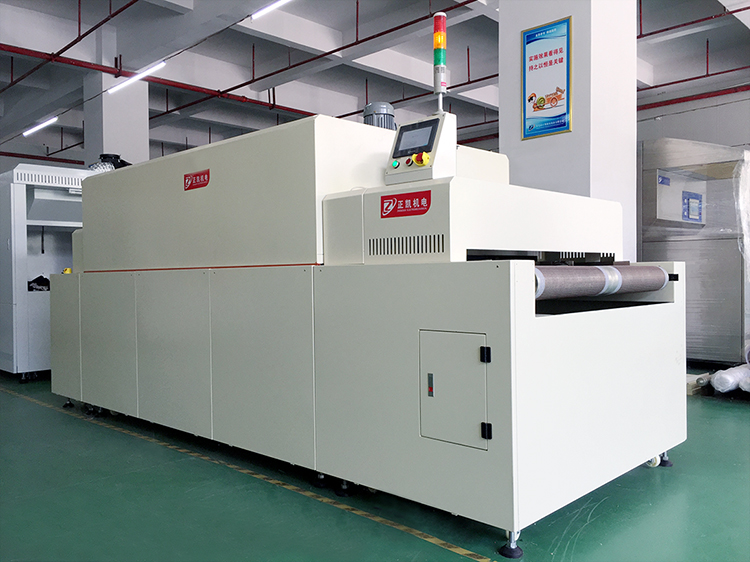

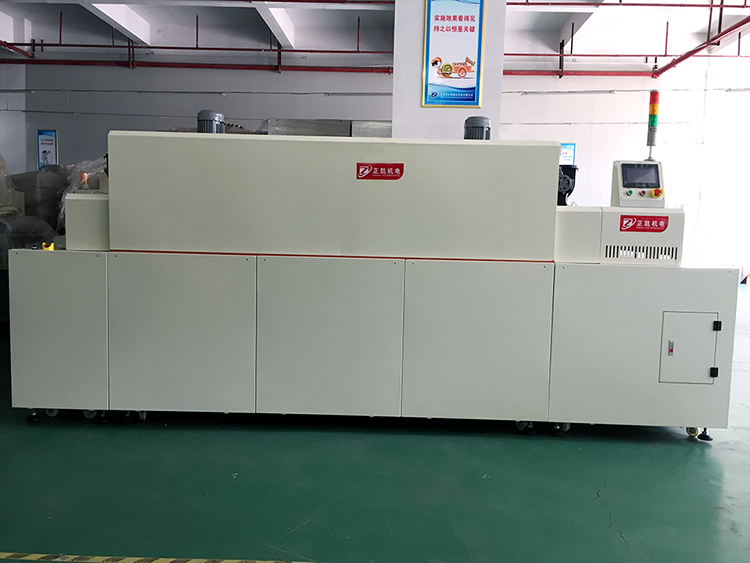

一、设备概述
无尘隧道炉玻璃盖板油墨印刷后烘烤用
玻璃由印刷机自动装盘后经由传送带经由红外线干燥炉加热并冷却后,人工
收料。
红外线干燥炉是以炉红外线及热风加热方式加热,常用材料表面温度 150℃,
输送方式

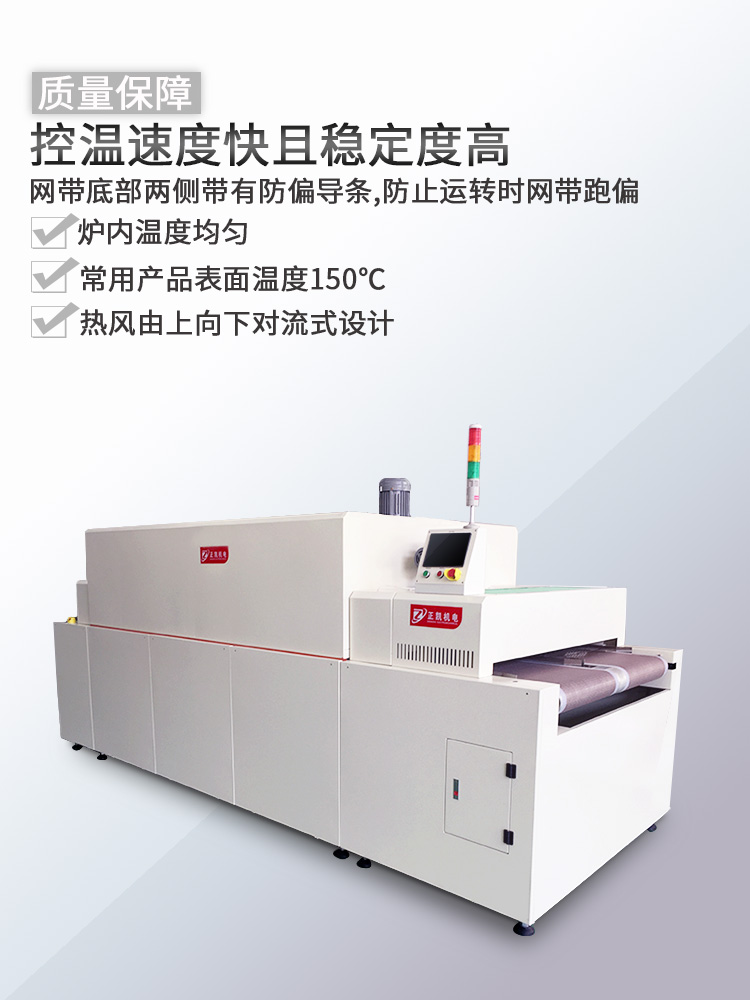

1.网带底部两侧带有防偏导条,防止运转时网带跑偏.
2.采用变频器无段速调整, 速度范围 0.5~3 m/min。
3.全密式齿轮减速机马达驱动。
加热方式
1.加热段共计2.5米，红外线辐射电热及鳍狀热风电热器热风
加热,可控制红外线及热风系统之输出。
2.采用PID 温度,红外线灯管配合SCR 组件相位输出
控制,控温速度快且稳定度高。
3.常用产品表面温度 150℃,温度均匀
4.炉内设定温度MAX 200℃。常用温度150℃。
5.加热段设岩棉断热及空气隔热,对冷房影响低。
6.排气风门可调整,有效控制炉内微压。
7.加热区之炉盖电动缸自动开启,清洁及维修便利。
8.炉内采鼓风循环回风方式,减少热损失节省能源。
9.热风由上向下对流式设计。
送风方式
1.采用2HP高温长轴马达配合风轮，由上向下经过滤后吹
向产品表面。从两端回收。
电热分配 1.近红外线发热管1000W*3支/组，共1组。
2.不锈风加热器1000W*9支/组，共2组。
炉体材质
1.外部采用钢板经防锈处理后高温烤漆，底座四周钣金封板
2.内部采用SUS304#1.5t镜面不锈钢板。
保护装置
1.机械式防止器温度防护器,温度异常时，响警
报通知外,自动切断电源系统，防止意外发生。
2.传动马达加装反相保护，防止马达反相后温度过高，造成
产品不良及设备损坏。
3.设有紧急停止开关 各加热段熔丝开关及各项电路过
电流.过载保护及連锁。
4. 异常发生时，配合异常指示灯及蜂鸣器警报，方便操作人
员排除异常。
系统控制
1.人机操作介面。
2.三色指示灯: 红黄绿亮灯显示机台即时状态。
其它配备
1.进出料口配有强排风机
2.网带中间配有间隔挡板
3.人机介面统一设定各温区温度
4.网带下方配有网带正面除尘滚轮一组。
5.入料段400㎜安装可移动防尘罩。
公用配备
电力 AC  380V 50HZ
排气 排气量Max:20CMM
排气温度150℃以下(客户提供炉)
