| 产地 | 广东 |
|---|---|
| 类型 | 带式 |
| 适用物料 | 多种 |
| 外形尺寸 | W1160mm×L2900mm×H1500mm |
| 用途 | 产品烘烤用，以不锈钢输送带传送经红外线外加热风循环，使产 品达到干燥的作用 |
| 种类 | 烘炉 |
| 重量 | 200 |
| 总功率 | 13 |
| 操作方式 | 间歇式 |
| 干燥介质 | 空气 |
| 品牌 | 正凯 |
| 型号 | ZKCO-5-1 |
| 加工定制 | 是 |

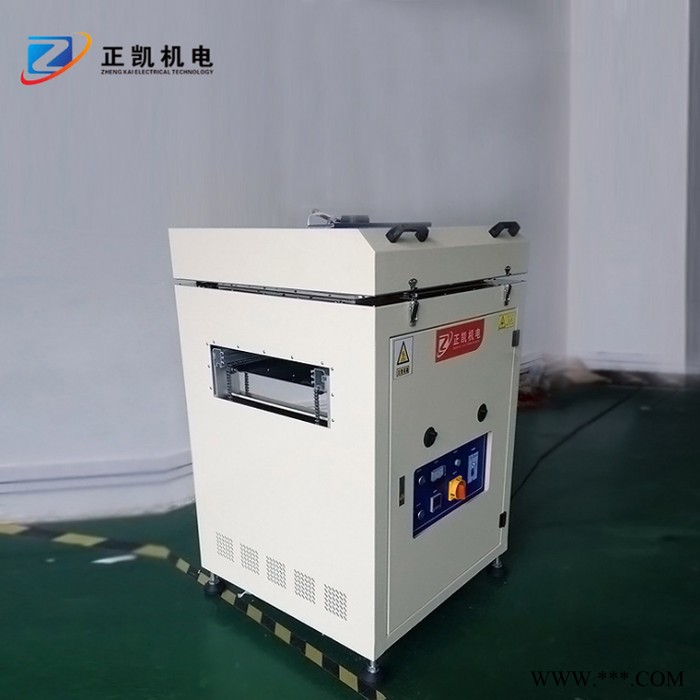

一、概要
小型隧道炉为产品烘烤用，以不锈钢输送带传送经红外线外加热风循环，使产
品达到干燥的作用。
二、设备能耗
1.电源 AC380V 3 φ 50HZ 13KVA
2.热排气量
排气量MAX26CMM（客户提供炉外接管）排气管径∮100MM1PCS,∮150MM*2PCS
三、规格参数要求
1.生产速度 输送速度0.1-3M/min可调
2.适用工作物：网带宽度600mm，进出料口高度为150mm。
3.干燥品质 1.产品通过干燥炉后，表面无过烤现象。
4.输送部分 1.搬送时底面接触输送网。
5.产品在炉内顺利输送不会有卡板的现象.
四、机台尺寸W1160mm×L2900mm×H1500mm
1.温度范围 Max.300℃ ，常用180℃
2.内部材质 内部采用SUS430#1.5t光面不锈钢板
3.外部材质 外部采用SS41#1.5t钢板经防锈处理后高温烤漆,底座四周板金封
板
4.保温材质 200mm厚高密度岩棉加铝隔热
5.输送带规格 不锈钢材质输送带，宽度60cm
6.加热装置 采用中波石英管，电热Y型三相排列 三相平衡输出
7.送风方式 由上往下吹喷流式设计出风口排风量1~3cmm
8.送风马达 采用台制烤箱长轴马达1HP*1组
四、特殊配备
1.进出料段各装天得紧急开关（按紧急开关，所有动作皆停止）
2.输送网距地面高900mm
3.输送方向为面对控制操作盘由左向右输送
