品牌：济宁市亚钢机械有限公司
盘筋间距（mm）：50--500
焊接方式：CO₂保护焊
起订：1台
供应：127台
发货：2天内
| 盘筋间距（mm） | 50--500 |
|---|---|
| 焊接方式 | CO₂保护焊 |
| 电源参数 | 380v 50hz |
| 功率（Kw） | 23 |
| 钢筋笼重量（kg） | 6000KG |
| 材质 | 钢材 |
| 产地 | 山东 |
| 额定功率 | 13 |
| 类型 | 钢筋滚焊机 |
| 新旧程度 | 全新 |
| 是否可定制 | 是 |
| 设备型号 | YGL-2000-12 |
| 品牌 | 亚钢 |
| 外形尺寸（长x宽x高） | 28000*4000*2000 |
| 是否原厂 | 是 |

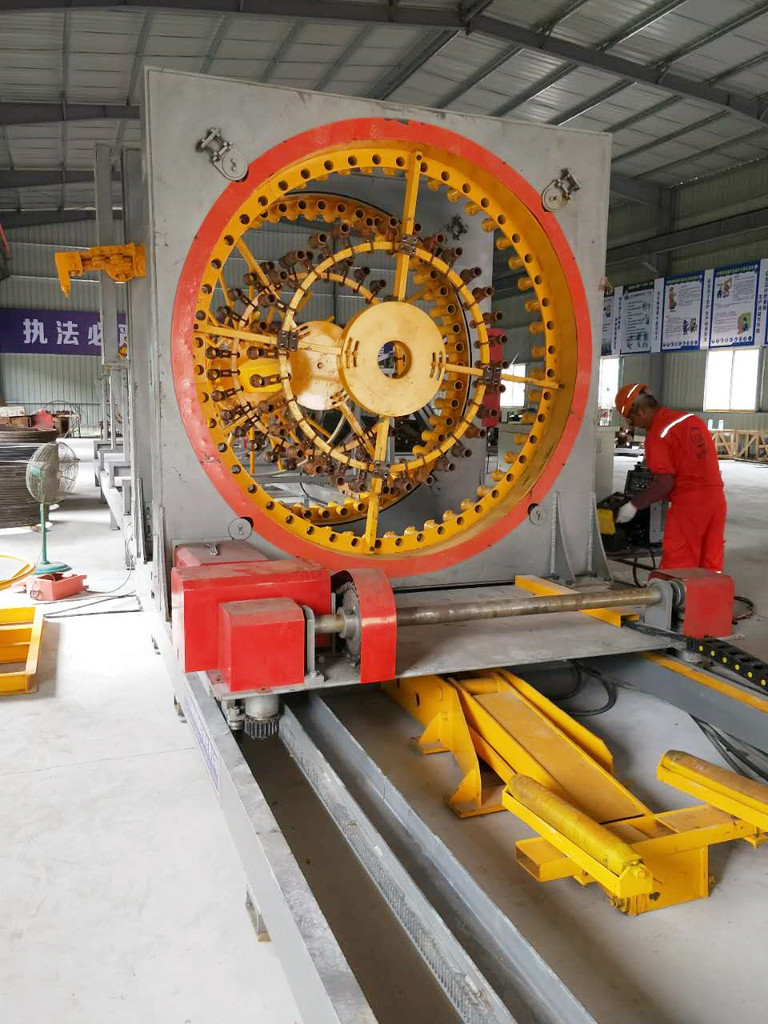

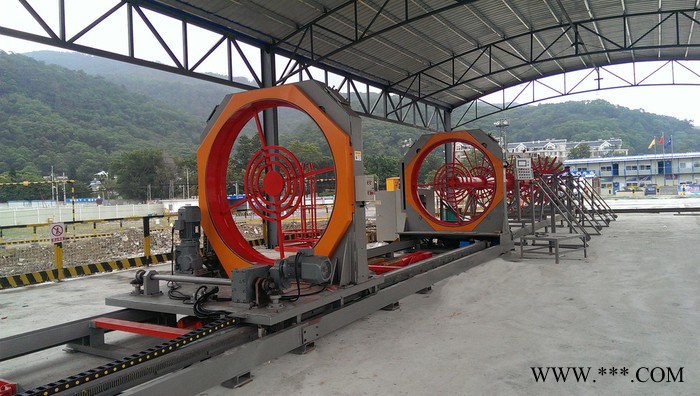

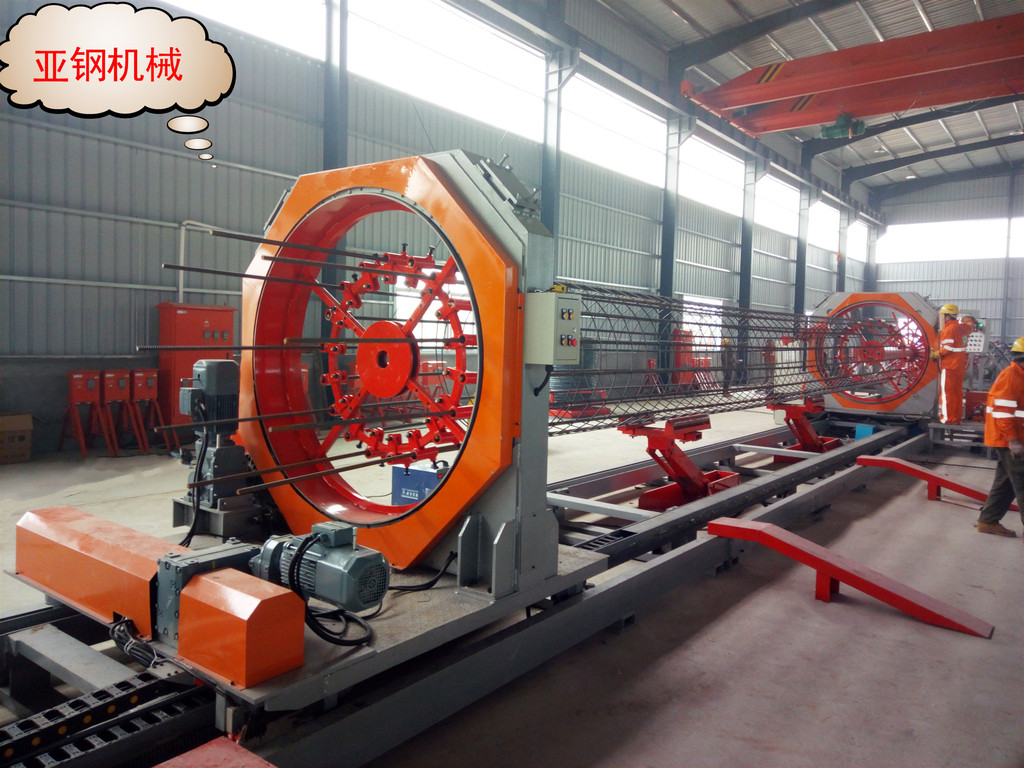

数控钢筋笼滚焊机
一、数控钢筋笼滚焊机定义：
数控钢筋笼滚焊机是一款具有先进数控系统的装机用钢筋笼自动化加工装备。钢筋笼滚焊机也有些人称之为钢筋笼成型机、钢筋滚笼机、滚焊机等，其实都是同一款产品。
二、数控钢筋笼滚焊机的工作原理：

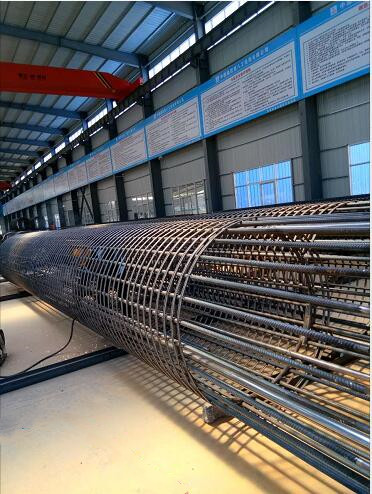

根据施工要求，钢筋笼的主筋通过人工穿过固定旋转盘相应模板圆孔至移动旋转盘的相应孔中进行固定，把盘筋（绕筋）端头先焊接在一根主筋上，然后通过固定旋转盘及移动旋转盘转动把绕筋缠绕在主筋上（移动盘是一边旋转一边后移），同时进行焊接，从而形成产品钢筋笼---这就是钻孔灌注桩钢筋笼滚焊机,即“钢筋笼成型机”的工作原理。
三、钢筋笼滚焊机加工钢筋笼的精度保障：
由于钢筋笼对于箍筋之间的间距精度要求非常高 , 所以一般的传统制作钢筋笼方式很难满足现代化施工要求。而亚钢生产的数控钢筋笼滚焊机，是在工业PLC上设定间距参数，由PLC控制行走于旋转变频电机的转速。从而有效保证其加工出来的产品质量。
四、钢筋笼滚焊机的加工特性：
1、加工速度快：正常情况下备料及滚焊部分5人一班，分二班作业，10个人一天就可以加工出20多个12米长成品的笼子（备料、滚焊、加强筋安装、探测管安装、导向垫块安装等），工作效率非常高。
2、加工质量稳定可靠：由于采用的是数控机械化作业，主筋、缠绕筋的间距均匀，钢筋笼直径一致，产品质量完全达到规范要求。在实际中手工生产钢筋笼时工程监理几乎每天都到加工现场进行检查，而使用机械加工后，监理对机械化加工的钢筋笼基本实行了“免检”。
3、 箍筋拉紧不需搭接，较之手工作业节省材料1.5%，降低了施工成本。
4、 由于主筋在其圆周上分布均匀，多个钢筋笼搭接时很方便，节省了吊装时间。
5、 机械化加工钢筋笼，在质量控制方面得到了保障。
五、数控钢筋笼滚焊机的技术参数表如下：
| 设备型号 | YL-1600 | YL-2000 | YL-2500 | ||||||||||
| 适用桩径（mm） | 800--1600 | 800--2000 | 800--2500 | ||||||||||
| 钢筋笼标准长度（m） （其他长度需定制） | 12 | 18 | 22 | 27 | 12 | 18 | 22 | 27 | 12 | 18 | 22 | 27 | |
| 钢筋笼重量（kg） | 4500 | 6000 | 8000 | ||||||||||
| 主筋直径（mm） | Φ12--Φ32 | Φ12--Φ32 | Φ12--Φ32 | ||||||||||
| 盘筋直径（mm） | Φ6--Φ14 | Φ6--Φ14 | Φ6--Φ14 | ||||||||||
| 盘筋间距（mm） | 50--500 | 50--500 | 50--500 | ||||||||||
| 焊接方式 | CO₂保护焊 | CO₂保护焊 | CO₂保护焊 | ||||||||||
| 液压站参数（Mp） | 8 | 8 | 8 | ||||||||||
| 电源参数 | 380v 50hz | 380v 50hz | 380v 50hz | ||||||||||
| 功率（Kw） | 13 | 23 | 30 | ||||||||||
设备组成清单
| 序号 | 各机构名称 | 数量 | 备注 |
| 1 | 主筋上料机构 | 1套 | 13米 |
| 2 | 旋转分料机构 | 1 套 | 单节12米 |
| 3 | 环型模板旋转机构A（固定侧） | 1套 | 2米以下桩径 |
| 4 | 环型模板旋转机构B（移动侧） | 1套 | 2米以下桩径 |
| 5 | 液压自动支撑装置 | 1套 |
|
| 6 | 液压站 | 1套 |
|
| 7 | 电控系统 | 1套 | 伺服电机加行星轮减速机版 / PLC 1部 |
| 8 | 盘筋放线架 | 1套 | 承重2吨 |
| 9 | 环形模板及导管 | 1套 | 3套模板环，50对单筋导管 |
| 10 | 随机工具及配件 | 1套 |
|
| 11 | 二保焊机 | 1台 |
|
| 12 | 弯弧机 | 1台 |
|
