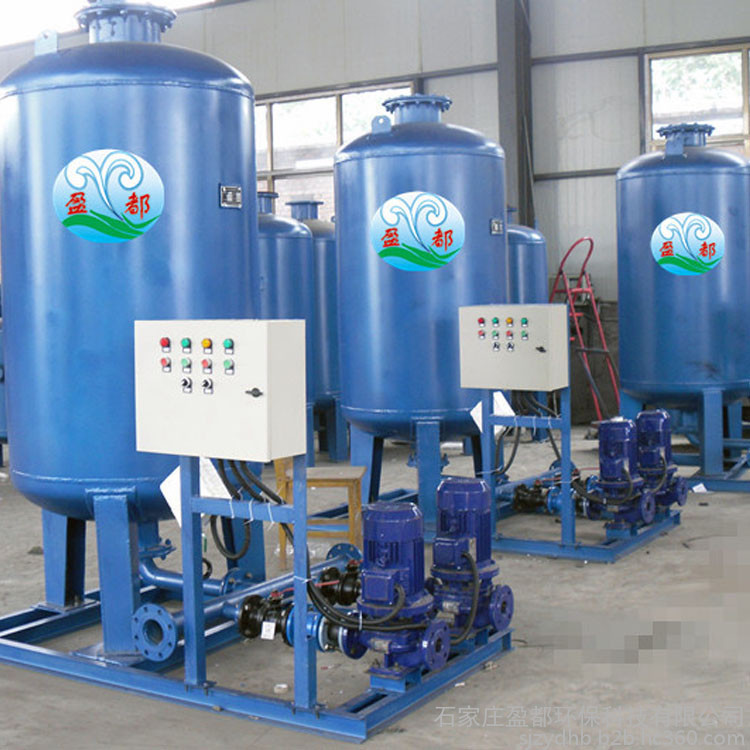

YD 系列定压补水装置由囊式压力罐、水泵、控制箱、底架、压力感应装置、管道阀门等组合而成，是一种兼有升压、调节、储水、供水等多种功能的常用供水设备。

消防增压稳压机组工作原理
    定压补水装置设备采用系统静压作为膨胀水箱内的设计初始压力水头，采用保证系统内热水不汽化的压力作为膨胀水箱内动行终端压力水头。初始运行时首先启动补水泵向系统及气压罐内的水室中充水，系统充满后多余的水被挤进胶囊内。因为水的不可压缩性，随着水量的不断增加，水室的体积也不断的扩大而压缩气室，罐内的压力也不断的升高。当压力达到设计压力时，通过压力控制器使补水泵关闭。当系统内的水受热膨胀使系统压力升高超过设计压力时，多余的水通过安全阀排至补水箱循环使用，当系统中的水由于泄露或温度下降而体积缩小，系统压力降低时，胶囊中的水被不断压入管网补充系统的压降损失，当系统压力至设计允许的**压力时，通过压力控制器使补水泵重新启动向管网及气压罐内补水，如此周而复始。


消防增压稳压机组产品特点
1、密封性能好，一次充气，可常年使用。
2、占地面积小，配置机动灵活，组合安装快速，操作维修方便。
3、由于是水气分离，在全封闭状态下保证了水质无污染，且不腐蚀罐体。
4、能有效地消除大部分水锤和管道噪音现象。
5、自动控制，使用方便，运行可靠。

是近年来我国在空调系统、采暖系统中的一种定压设备。罐内的耐热橡胶囊是膨胀罐的重要部件，它可在120℃以下长期使用。在空调、采暖系统中膨胀罐起定压和容纳系统温度升高时的膨胀水量，保证系统正常运行。


消防增压稳压机组的工作原理：
有上面其结构可知：定压罐用于系统中时，当系统压力大于预充气体的压力，在系统压力的作用下，会有一部分工作介质进入气囊内（对隔膜式来讲是进入罐体内），直到气囊外氮气的压力和系统的压力达到平衡，当系统压力升高再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被气体挤出补充到系统内，使系统压力升高，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。


消防增压稳压机组的作用：
定压罐被广泛应用于中央空调、锅炉、热水器、变频、恒压供水设备中，起缓冲系统压力波动，消除水锤起到稳压卸荷的作用，在系统内水压轻微变化时，膨胀罐气囊的自动膨胀收缩会对水压的变化有一定缓冲作用，能保证系统的水压稳定，是一些系统不可或缺的配件之一。

消防增压稳压机组产品用途
●用于生产、消防、生活系统加压供水，一般称之为囊式自动给水装置。 ydwf6
●用于采暖、空调系统中作为稳压膨胀补水设备使用，一般称为囊式落地式膨胀水箱。
