齐鑫TD弹簧 可变弹簧支吊架 弹簧支架管道 弹簧支架厂

包装	木箱
材质	碳钢
产地	河北
规格	齐全
结构形式	立式
生产厂家	齐鑫
适用范围	管道托码
形状	卷板
种类	支吊架
品牌	齐鑫
型号	TD弹簧
质量认证	ISO9001-2000



弹簧选型

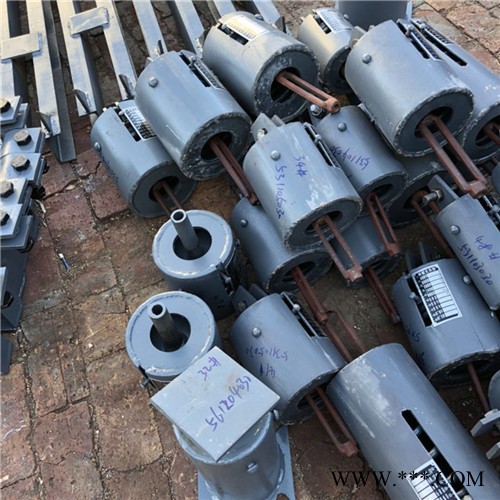

结构：可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。

型式：可变弹簧支吊架按安装方式不同，分为A,B,C,D,E,F,G七种型式：
A型：上螺纹悬吊型
B型：单耳悬吊型
C型：双耳悬吊型
D型：上调节搁置型
E型：下调节搁置型
F型：支撑搁置型
G型：并联悬吊型
载荷位移：载荷位移选用表所示。表中表明各支吊架编号及其所对应的载荷值、工作位移范围和弹簧刚度值等。支吊架编号0-24号，以中线对称，上粗线和下粗线之间的载荷和工作位移为正常值，供设计者和用户选用。支吊架的每个编号中的弹簧刚度随位移范围的增大而成比例减小。
技术要求：1：产品应按规定程序审批的图样及技术文件制造。
          2：产品所采用的材料牌号应符合图样要求，材质应符合标准规定，并有质量保证书。
          3：弹簧热处理后硬度值为HRC45-50.
          4:弹簧刚度的极限偏差应为± 10%
          5:在自由状态下，弹簧轴心线对两端面的垂直度不超过自由高的2%
          6：弹簧自由高的极限偏差为自由高的±2%
          7：产品应按订货要求整定并限位出厂
          8：焊接与焊缝应符合图样和技术文件规定
          9：产品表面油漆均匀，不允许有堆液，漆泡，皱皮等缺陷。
