概述

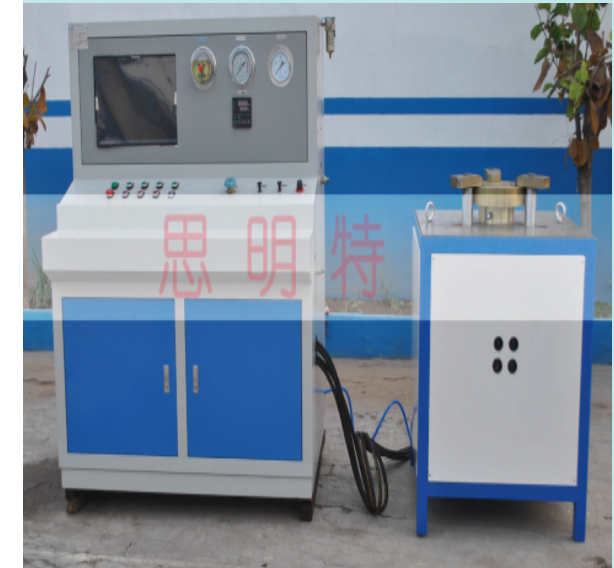

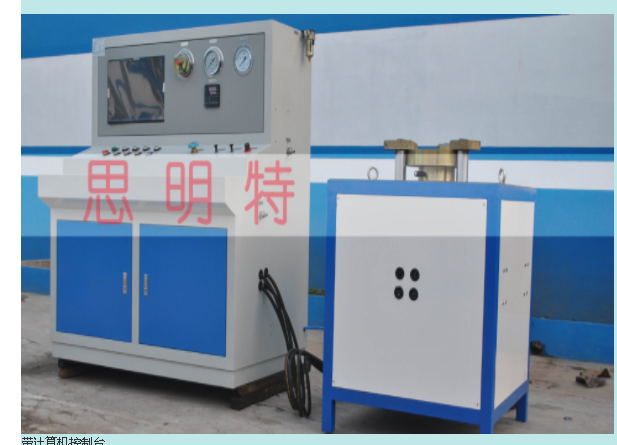

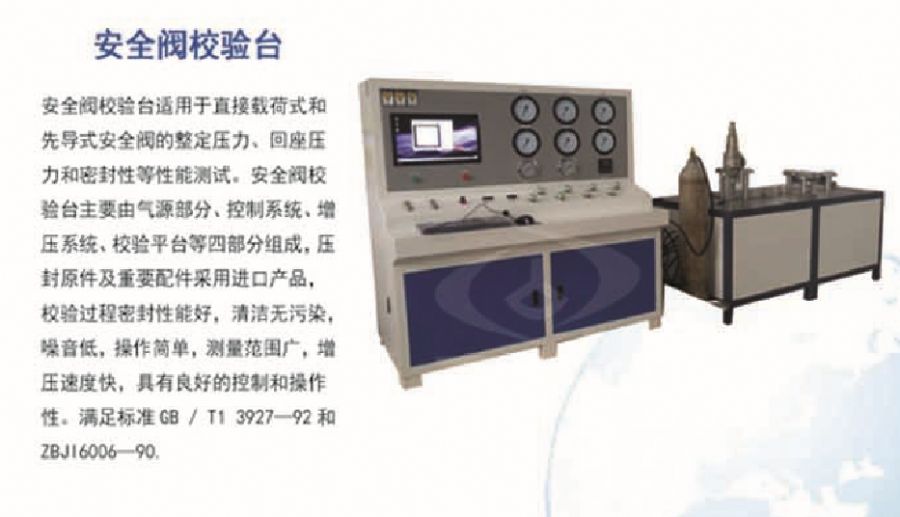

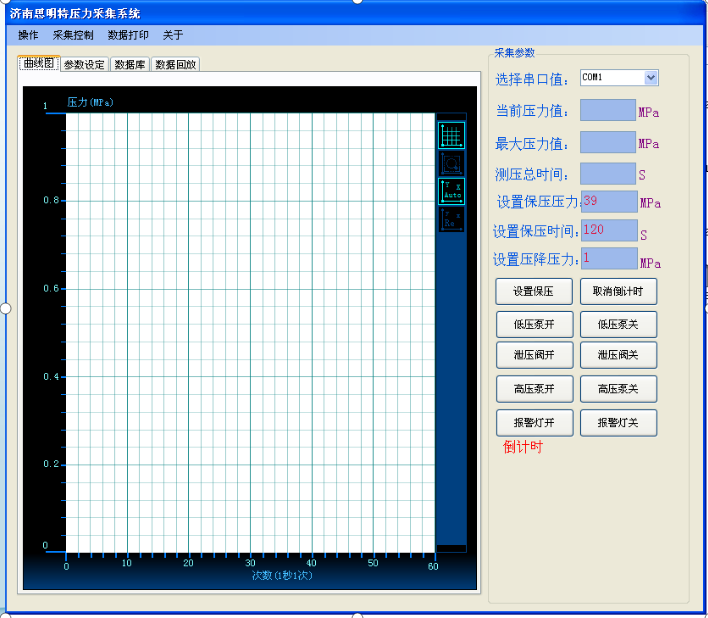

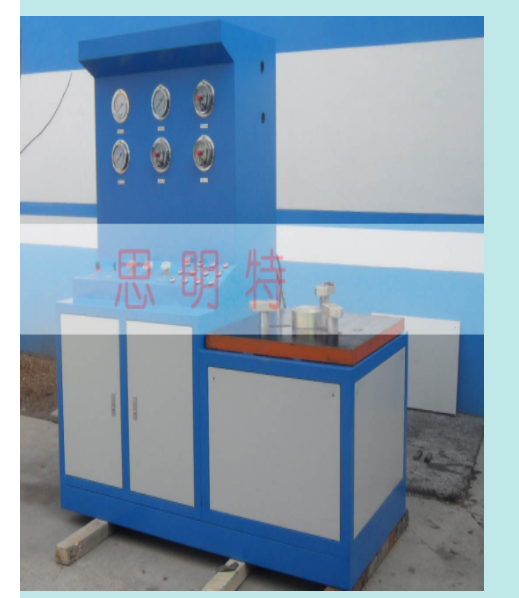

济南思明特安全阀校验台-安全阀在线校验仪-安全阀实验设备适用于直接载荷式和先导式安全阀的整定压力、回座压力等性能测试。主要包含：汽水分离器(汽包)、过热器、再热器出口、再热器入口、汽机侧高低加、除氧器、脱硫系统、化水系统、常规阀门等部分。可以满足在最终用户现场在线校验，安全阀在线校验台主要由机械夹具、液压动力单元和数据采集处理单元等三部分组成，压封原件及重要配件采用进口产品，校验过程密封性能好，清洁无污染，噪音低，操作简单，测量范围广，测试速度快，具有良好的控制和操作性。

   安全阀校验台-安全阀在线校验仪-安全阀实验设备的工作原理弹簧安全阀的开启、关闭动作是依靠其进口端的介质压力变化和弹簧预紧力来使阀芯自动开启及关闭。当介质压力（内压）升高到提升力比弹簧预紧力大时，阀芯克服弹簧预紧力自动开启，泄放多余的介质，使内压下降，又由于弹簧力的作用，当内压降至安全值时，阀芯自动关闭，泄放停止。

根据这个原理，可以设想，在线（又称热态）测量或调整安全阀时，如果由外部提供一个向上的附加力，则当介质压力与这个附加力的总和刚刚克服弹簧预紧力时，阀芯同样也会开启，甚至在没有介质作用的离线（又称冷态）条件下，单独由外部附加力克服弹簧预紧力时，阀芯也可开启，图一清楚地表示了这种力的平衡关系。

很明显，我们可以看出，阀芯开启的条件为：

FT＝FW＋PＬ×S

其中：  FT——弹簧预紧力

FW——外部附加力

PL——  介质作用压力

S——安全阀密封面面积

则整定压力Ｐ为：P＝PL＋FW／S

当冷态时，Ｐ＝FW／Ｓ

显然，如果能够准确地测定附加外力FW，

就可以根据已知的阀芯面积S和系统工作压力，

很容易地求得安全阀的整定压力P。

这即为安全阀在线测试技术的设计依据和原理。
