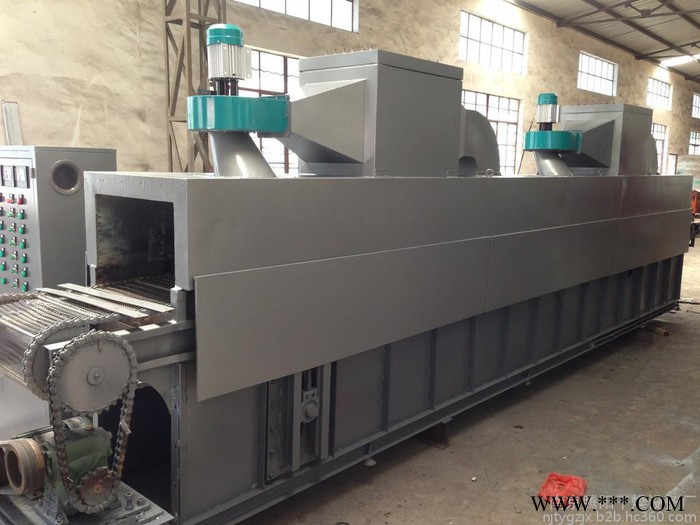

南京腾阳牌蒸汽加热连续式网带炉

、隧道式烘干炉主要技术参数
1、内胆尺寸：烘干区，长5400*净高300*内宽800mm；
2、外形尺寸（约）：总长9000mm*总高1550mm*总宽1040mm，地面到网带的高度为850mm，产品传送带内宽为800mm，进料高度为300mm；烘干部分总长5400mm，烘干区前后设有调节挡板；进料部分长1800mm,出料部分长1800mm；
3、温度范围：室温～+250℃(可调) ；
4、仪表显示精度：≤±0.1℃；
5、温度波动度：≤±1℃；
6、温度均匀度：≤±5(空载)；
7、升温速率：≤8℃/min；
8、外壳温度：外壳温度不高于室温+20℃，接缝处和炉口温度除外；
9、电源：三相五线制，380V，50HZ；
10、总功率：26KW。

二、隧道式烘干炉炉体结构特征
1、外壳材料：采用2.0mm厚冷轧板（强度、塑性和焊接综合性能**）折弯焊接制作；
2、表面处理：表面打磨、抛光、磷化（可以增加金属的耐蚀性，油漆的附着力）处理；高温喷塑（大波纹型），可防止生锈，耐腐蚀；颜色为“电脑灰”。数据咨询qq1404839976
3、内胆材料：采用1.5mm厚SUS304不锈钢板制作；保持内胆清洁无尘，防生锈、耐腐蚀；
4、炉体底架：采用50*50*2.0mm方通制作，保持炉体内外各个面的承载强度，并保留热胀冷缩系数，可防止炉体变形。
5、保温材料：采用100K加密型硅酸铝岩棉，具有不可燃烧，隔热性强等特点，厚度为120mm, 底部有隔热层；
6、换气装置：炉盖上面设有排气口(配抽风风机变频调速2套)，顶部设有进气口；
7、传动部分：采用铁氟龙布（本色：咖啡色）输送带，调速电机采用1HP台湾永坤齿轮减速马达，配1HP台湾爱德利变频器；
8、脚杯：底部装有可调节脚杯，方便箱体调节箱体高度；
三、隧道式烘干炉控制系统
1、运风马达：配台湾爱德利0.37KW运风马达3套 ；
2、风轮：配9寸多翼式风轮3套；
3、辐射加热：发热管采用中波带涂层红外线发热管；
4、灯架：采用不锈钢方通焊制，上下高度可调；
5、控温温控器：采用台湾宣荣H961数显温控器，PV与SV双LED显示功能；自带PID自动整定演算输出，控制**。
6、超温保护温控器：采用宇电智能型温控器，PV与SV双LED显示功能；当温度超过超温保护温控器设定值时，自动切断加热电源；
7、加热管控制：采用SSR固态继电器控制每组发热管，分两档单独控制（一档小功率，客户使用温度分别为70°、160°和180°；
8、温度传感器**3米标准型，K型热电偶；
9、其它：控制电器均采用进口施耐德和日本**品牌。

四、隧道式烘干炉功能
1、自动恒温：温控器可根据用户设定的温度值；采用PID自动计算输出功率的大小，越接近温度设定值时，输出功率越小，以达到恒温控制的目的，并可节能省电；
2、超温报警：当实际检测温度超过超温保护温控器设定值时，自动切断加热电源，起到双重保护功能 ；
3、声光报警：配带蜂鸣器的报警灯；
4、接地保护：结构件安全接地保护；
5、电源缺相、相序保护：配有相序保护器。
五、隧道式烘干炉环境条件
1、环境温度：-5℃～+40℃；
2、相对湿度：≤85%RH；
3、电源：AC380V±10%，50Hz；
六、隧道式烘干炉培训
    腾阳免费进行技术培训
