| 材质 | 不锈钢 |
|---|---|
| 测量范围 | 电子、灯具、家用电器 |
| 产地 | 广州 |
| 电源电压 | 220V |
| 售后服务 | 终身保固 |
| 温度范围 | 0-150℃ |
| 重量 | 100KG |
| 经营模式 | 自产自销 |
| 品牌 | 岳信 |
| 型号 | YX-IPX16 |
| 加工定制 | 是 |
IPX16综合防水试验箱
产品简介
IPX16综合防水试验箱该设备的主要作用是用于电子电工产品、灯具、电柜、电器元件、汽车及其零部件等产品在模拟淋雨、溅水、喷水的气候条件下，对产品的物理以及其它相关性能进行测试。门上有透明观察窗（钢化玻璃材质），箱内安装有LED照明灯，方便观察内部测试情况。

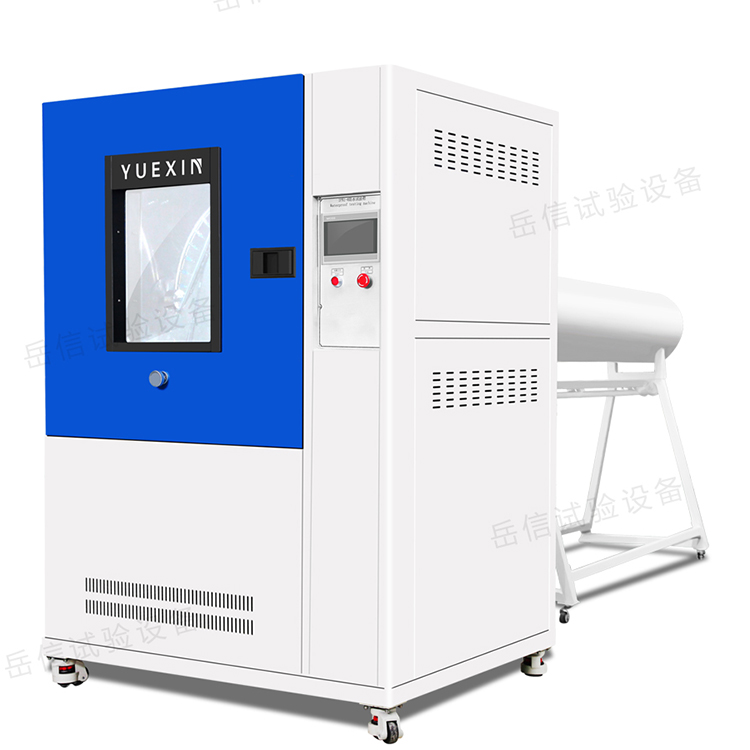

产品图片
适用领域
户外灯具、家用电器、汽车配件及其他电子电工产品。
执行标准
符合 IEC60529:1989 +A1:1999 +A2：2013《Degrees of protection provided by enclosures(IP Code)》、GB4208-2017《外壳防护等级(IP 代码)》14.2.1、14.2.2 条款与图 3 、14.2.3、14.2.4 条款、图 4、14.2.5、14.2.6 条款、图 6及 GB7000.1《灯具 部分：一般要求与试验》9.2.3、9.2.4、9.2.5 9.2.6、9.2.7、图 9.4、9.5 条款要求。
l 设备参数
| 技术参数 | 基本参数 | |
| 内箱尺寸 | 约长900*进深900*高1050mm | |
| 外尺寸 | 约长1350*进深3600*高1900mm | |
| 转台直径 | ￠400mm | |
| 转台最大承重 | 50KG | |
| 转台升降高度 | 400-750 mm | |
| 转台可倾斜度 | 0°或15°（水平方向） | |
| 转台速度 | 1 -5r/min（可调） | |
| 转台转动方式 | 一直正转 / 正反转交替 / 间歇转动 | |
| 流量调节方式 | 采用带调节面板流量计实现手动调节流量 | |
| 测试时间 | 0-999 min | |
| 设备总质量 | 约250kg | |
| IPX12部分-技术参数 | ||
| 滴雨板面积 | 600*600mm | |
| IPX12喷孔尺寸 | 直径0.4mm | |
| 滴水孔间距离 | 20*20 mm | |
| 降雨量 | IPX1=1mm/min；IPX2=3mm/min | |
| 滴雨板升降方式 | 不可升降（固定式） | |
| IPX34部分-技术参数 | ||
| 摆管半径尺寸 | R400mm | |
| R400摆管流量 | 1.1L/min±5%（IPX3）；1.8L/min±5%（IPX4） | |
| 喷水孔径尺寸 | 0.4mm | |
| 喷水孔径间距 | 50mm | |
| 摆管内径 | 15mm | |
| 摆管角度 | 120o（IPX3）、350o（IPX4）或自定义设定 | |
| 摆管摆动速度 | 240°来回4S、720°来回12S（控制）或自定义 | |
| IPX56部分-技术参数 | ||
| IPX5喷水孔径 | 6.3mm | |
| IPX6喷水孔径 | 12.5mm | |
| IPX5喷水流量 | 12.5±0.625 | |
| IPX6喷水流量 | 100±5L/min | |
| 水压（Mpa） | 按规定水流量调节 | |
| 喷水距离 | 2.5米（喷嘴离转台中心距离） | |
| 喷枪固定方法 | 机械固定 | |
| 电气参数 | ||
| 设备电源 | 380V | |
| 试验样品电源 | 220V | |
| 设备功率 | 3.0KW | |
| 安全保护功能 | 漏电保护、缺水保护、短路保护 | |

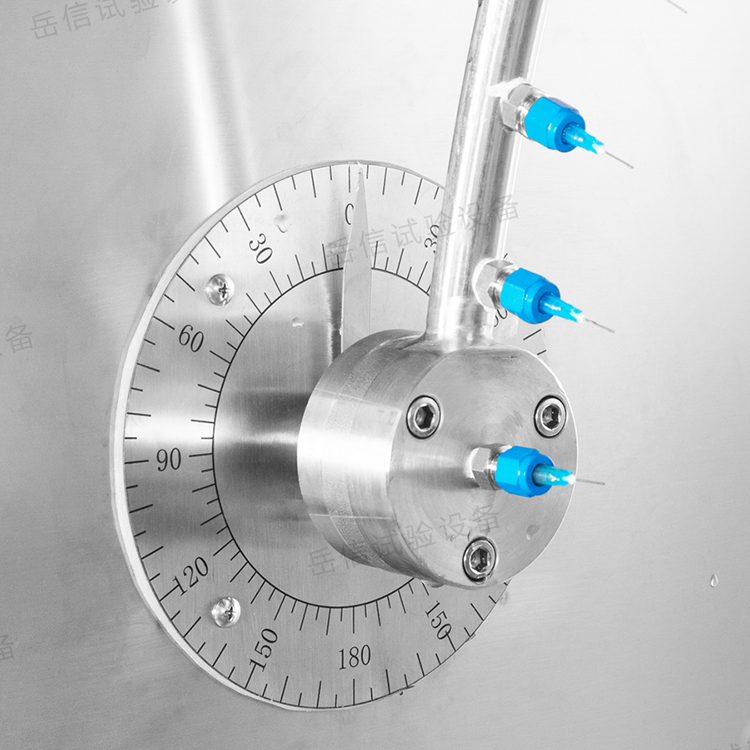

产品细节
产品特性
1、适用于进行产品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6防水等级测试。
2、外壳由国产钢板加工而成，表面喷涂烤漆，美观耐用。
3、内箱、转台、摆管等均采用SUS304#不锈钢板加工制造，确保长时间使用不生锈。
4、箱式结构；自带水箱，循环用水；自动控制进水，并有低水位报警检测。
5、门上有透明观察窗（钢化玻璃材质），箱内安装有LED照明灯，方便观察内部测试情况。
6、IPX12：滴水箱采用真空设计，不锈钢材质制造；喷嘴接触位置采用黄铜锥形设计，方便安装喷水针嘴。
7、IPX12：具备压缩空气风干功能，试验完成后，可将滴水箱内多余水份排除干净，避免积水结垢而堵塞针孔。
8、IPX34：摆管驱动采用国产步进电机，摆管速度，角度可调，不存在失步问题（失步：会造成摆管动作失常，撞向中间的转台轴，造成设备损坏）
9、IPX56：依照IEC60529之规格承制。
10、过滤措施：标配高精度的过滤器，可有效过滤自来水中的杂质；滤芯可定期更换。
11、转台驱动：使用国产步进电机，速度及角度可在触控屏上设定（可调），在标准范围内无级可调，并能自动控制正反转动（正反转：适合带样品通电测试，防止绕线）。
12、试验箱安装有样品电源插座（AC220,10A），样品电源通断电时间可通过程序控制：停电（0-999min）—通电（0-999min）—停电（0-999min），适用于样品在测试中需要通断电。
13、测试时间可在触控屏上设定，设定范围为：0-999min(可调)。
14、核心控制系统采用7寸触摸屏+松下PLC，电器元件采用如LS等进口品牌，接线工艺符合标准要求，电板布局合理，接线牢固，标示清楚。
