品牌:赛思特、Shineeast牌
往复单元:活塞泵
材质:不锈钢
起订:1套
供应:1000套
立即购买
| 往复单元 | 活塞泵 |
|---|---|
| 材质 | 不锈钢 |
| 驱动方式 | 气动 |
| 性能 | 防爆 |
| 用途 | 增压泵 |
| 输送介质 | 各种气体 |
| 叶轮数目 | 多级 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 半开式叶轮 |
| 叶轮吸入方式 | 双吸式 |
| 汽蚀余量 | 10（m） |
| 吸入口径 | 15（mm） |
| 排出口径 | 20（mm） |
| 重量 | 28（kg） |
| 电压 | 30（V） |
| 功率 | 45（kw） |
| 规格 | 20*80 |
| 品牌 | 赛思特 |
| 型号 | STA |
主要应用于氮气、氧气、氢气、空气、氦气等气体增压、充氮装置、气密性试验等场合。

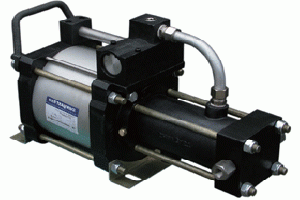

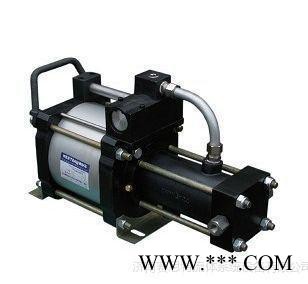

STA系列单级气体增压泵
STA系列气体增压泵采用单气控非平衡气体分配阀来实现泵的往复运动，全部采用铝合金及不锈钢制造，全部密封件均为进口**产品，**设计驱动气压均为10bar,为了保证泵的寿命,建议驱动气压≤8bar。
该系列泵的驱动活塞直径为160mm，为单作用泵，所有单作用泵泵头均带有排气冷却。
| 型号 | 增压比 | 最小气体入口压力PA | **气体入口压力PA | **气体出口压力PB | 气体出口压力计算公式PB= | 接口尺寸 | **流量LN/min(PL=6bar) | |||||
| bar | psi | bar | psi | bar | psi | 驱动口 | 入口 | 出口 | ||||
| STA02 | 2:1 | 1.7 | 24.65 | 16 | 232 | 16 | 232 | 2 PL | G1/2 | ZG1/2 | ZG1/2 | 960(PA=6(bar) |
| STA05 | 5:1 | 3.5 | 50.75 | 40 | 580 | 40 | 580 | 5PL | G1/2 | ZG1/2 | ZG1/2 | 360(PA=6bar) |
| STA10 | 10:1 | 5.5 | 79.75 | 80 | 1160 | 80 | 1160 | 10PL | G1/2 | NPT3/8 | NPT3/8 | 196(PA=20bar) |
| STA25 | 25:1 | 10 | 145 | 200 | 2900 | 200 | 2900 | 25PL | G1/2 | NPT1/4 | NPT1/4 | 81(PA=20 bar) |
| STA40 | 40:1 | 15 | 217.5 | 320 | 4640 | 320 | 4640 | 40PL | G1/2 | NPT1/4 | NPT1/4 | 49(PA=20 bar) |
| STA60 | 60:1 | 25 | 362.5 | 480 | 6960 | 480 | 6960 | 60PL | G1/2 | NPT1/4 | NPT1/4 | 61(PA=40bar) |
| STA100 | 100:1 | 35 | 507.5 | 800 | 11600 | 800 | 11600 | 100PL | G1/2 | NPT1/4 | M14×1.5 | 39(PA=20 bar) |

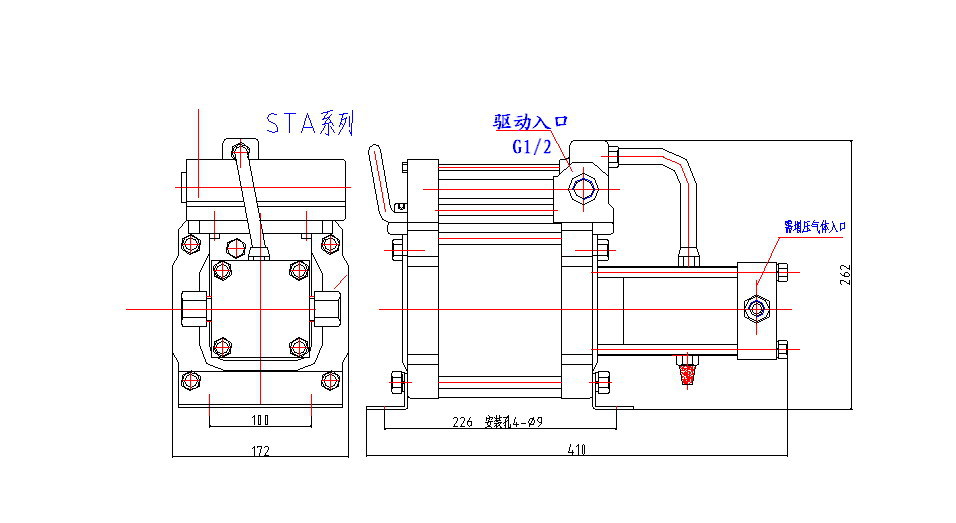

增压泵尺寸图：
