测量范围:Φ1-Φ10mm
产地:山东
起订:1台
供应:258台
发货:2天内
立即购买
| 测量范围 | Φ1-Φ10mm |
|---|---|
| 产地 | 山东 |
| 电源电压 | 380V |
| 类型 | 线材扭转试验机 |
| 驱动方式 | 全自动 |
| 售后服务 | 一年保修 |
| 样式 | 卧式 |
| 经营模式 | 自产自销 |
| 品牌 | 济南方圆 |
| 型号 | 金属线材缠绕试验机 |
| 加工定制 | 是 |
| 试验扭矩范围 | 99999 |
一、产品概述

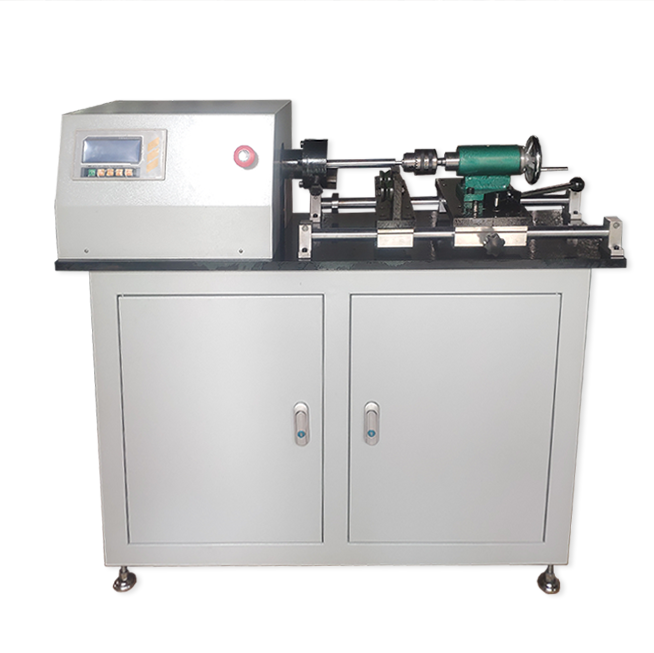

金属线材缠绕试验机是研发的新一代线材卷绕试验机，该机是卧式主机，标配在线金属折角工装，由加载、传动、卷绕、加力、、等部分组成，主要适用于测定标称直径为Φ1-Φ10mm的钢丝、铜、铝及其合金线材的卷绕性能；试验方法是将钢丝一端固定，另一端围绕规定直径的试棒卷绕到规定圈数，观察其表面的缺陷等。
二.适用标准
1GB/T4909.7—2009《裸电线试验方法 第七部分:卷绕试验》
2GB/T2976-2004《金属材料 线材 缠绕试验方法》
三.产品描述
1.主 机：采用卧式结构，主体结构采用框架结构，以保证整机的刚性。双滑轨设计，更加保证了实验过程的稳定性及试验结果的准确性，芯棒采用合金结构钢，表面光滑，刚度大，保证其使用寿命。
2.驱动系统：本机由1.1KN三项电机驱动，转动扭矩大，加载均匀、稳定无冲击。
3.传动系统：采用精密减速器传动，保证传动的均匀、稳定及较高的传动精度。
4.拉紧装置：针对细线材，采用砝码加力，加力不超过公称拉力的5%,以保证材料紧密缠绕。
四.主要技术指标
1.线材直径：Φ1-Φ10mm；
2.卷绕速度：10/15/20/60rpm；
3.芯棒长度：180mm；
4.主电机功率：1.1kw；
5.电源：380V，50Hz；
6.卷绕方向：正转或反转；
7.机器尺寸：1100*350*1000
8.重量：200Kg
